4 Монтаж
VEGAFLEX 86 • 4 … 20 mA/HART - четырехпроводный
41845-R
U-130321
2
6
3
4
5
1
2
6
5
4
3
1
7
7

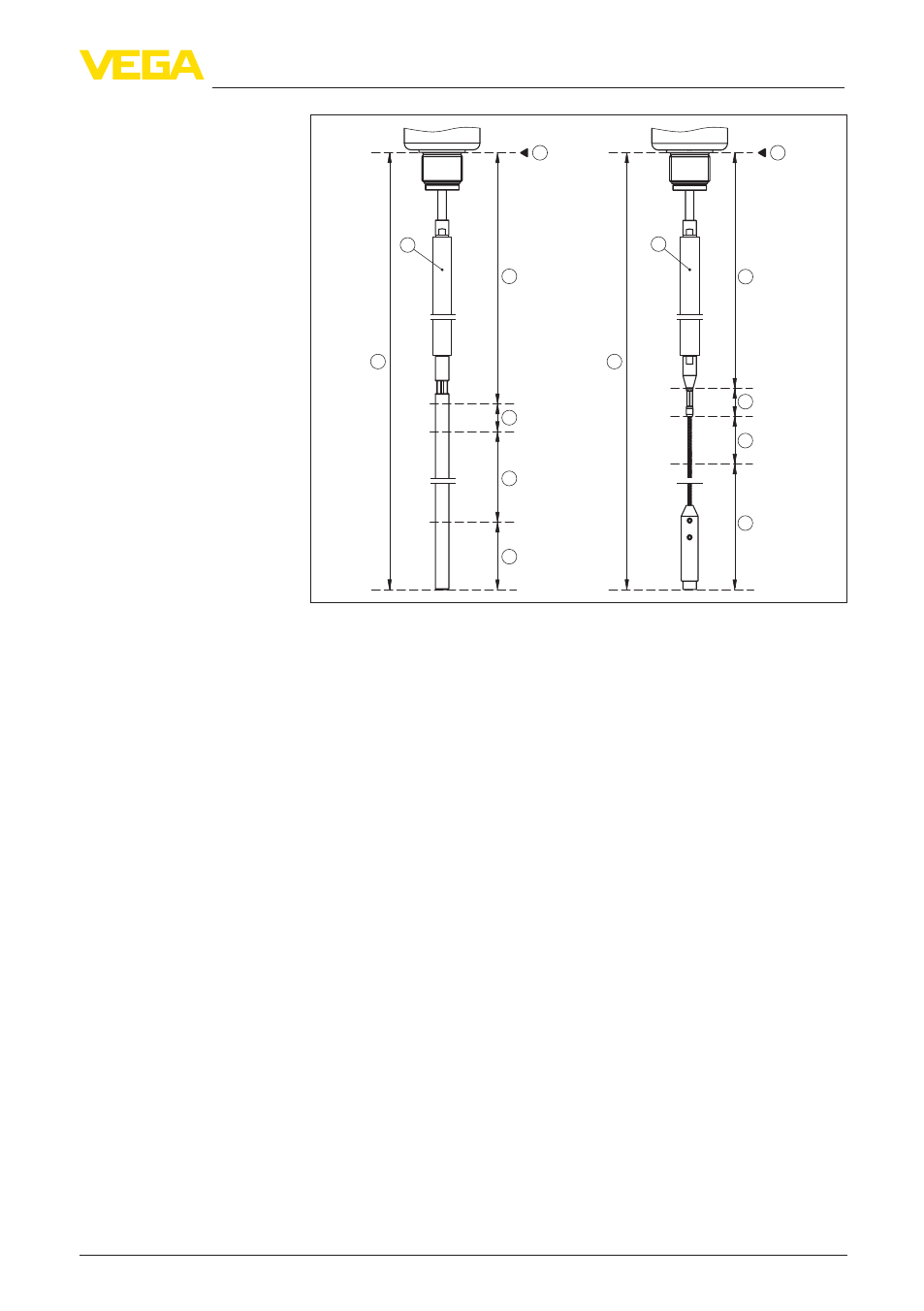

Рис. 14: Диапазоны измерения VEGAFLEX 86 с компенсацией пара
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения
4 Верхняя мертвая зона
5 Нижняя мертвая зона
6 Дополнительное верхнее блокированное расстояние при компенсации
пара
7 Реперный отрезок для компенсации пара
