78
11 Приложение
VEGAFLEX 81 • Протокол Modbus и Levelmaster
42283-R
U-130320
данные на шину. При этом запрос исходит от ведущего устройства, а ведомое устройство,
которому адресован запрос, отвечает на него. Для передачи данных имеются версии
Ethernet или последовательный порт (EIA-232 и EIA-485), а также режимы работы ASCII,
TCP и RTU. В интересующих нас здесь версиях RTU- и ASCII-Modus данные передаются
в двоичной форме. Принципиально телеграмма состоит из адреса, функции, данных и
проверки передачи.
Архитектура шины
В версии Modbus RTU к шине может подключаться до 32 абонентов. Длина витой
двухпроводной кабельной линии может составлять до 1200 м. Шина должна заканчиваться
с обеих сторон оконечным сопротивлением 120 Ом на последнем абоненте шины.
Сопротивление уже интегрировано в VEGAFLEX 81 и активируется/деактивируется
посредством ползункового переключателя.
4
1
3
3
3
2
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
1
3 4 5
2
off on
( )
(
)
(-)
(-)
1
3 4 5
2
off on
( )
(
)
(-)
(-)
1
3 4 5
2
off on
( )
(
)
(-)
(-)

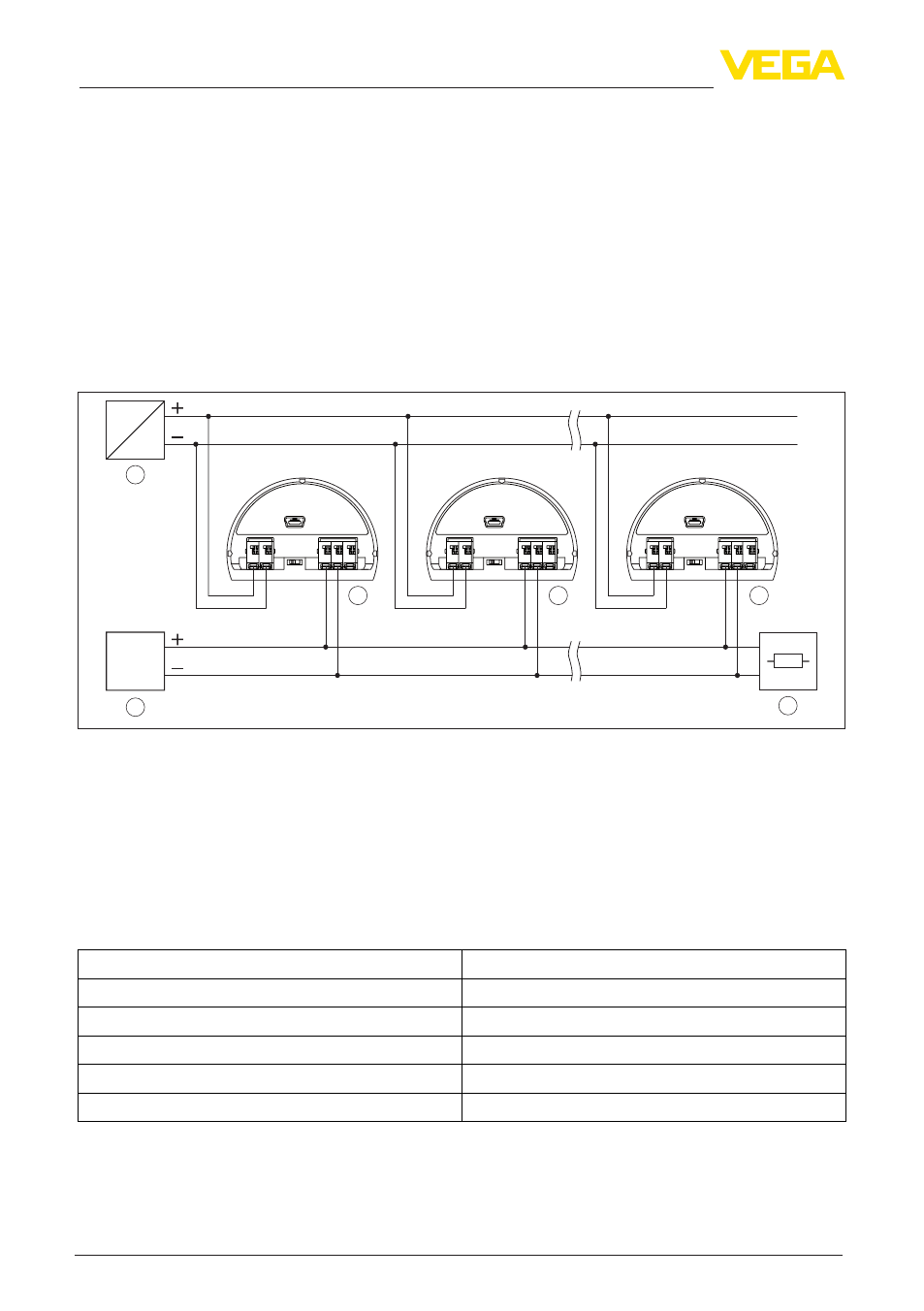

Рис. 37: Архитектура шины Modbus
1 RTU
2 Оконечное сопротивление
3 Абонент шины
4 Питание
Описание протокола
VEGAFLEX 81 может подключаться к следующим удаленным терминалам с протоколом
Modbus RTU или ASCII.
RTU
Protocol
ABB Totalflow
Modbus RTU, ASCII
Bristol ControlWaveMicro
Modbus RTU, ASCII
Fisher ROC
Modbus RTU, ASCII
ScadaPack
Modbus RTU, ASCII
Thermo Electron Autopilot
Modbus RTU, ASCII
Параметры для шинной связи
VEGAFLEX 81 имеет следующие значения по умолчанию:
