Ʋ Емкость
металл., ø 1 м (3.281 ft), монтаж по центру,
присоединение заподлицо с крышей емкости
Ʋ Среда
Вода/масло (диэлектрическая проницаемость ~2,0)
2)
Ʋ Монтаж
Конец измерительного зонда не касается дна
емкости
Параметрирование датчика
Создана память помех
Типичная погрешность измерения -
измерение межфазного уровня
± 5 mm (0.197 in)
Типичная погрешность измерения
- общий уровень (измерение межфаз-
ного уровня)
± 5 mm (0.197 in)
Типичная погрешность измерения -
измерение уровня
3)4)
См. следующие диаграммы
Максимальная погрешность изме-
рения - исполнение с реперным
отрезком
± 10 mm (0.39 in)
Верхнее блокированное расстояние -
исполнение с реперным отрезком
450 mm (17.7 in)
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (0.394")
5 mm (0.197")
0,15 m (5.906")
0,03 m (1.181")
0,05 m
(1.969")
1

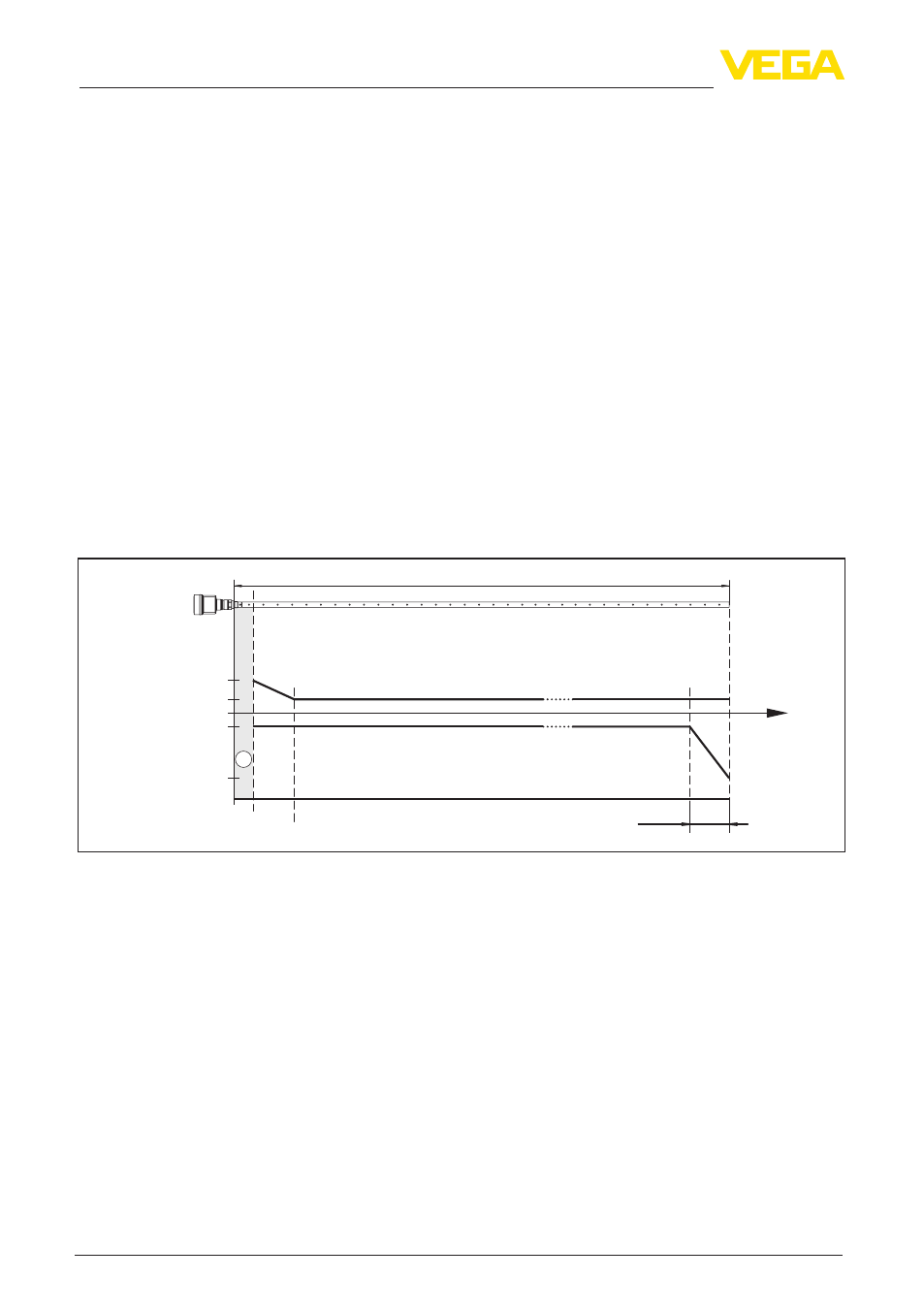

Рис. 32: Погрешность измерения VEGAFLEX 81 в коаксиальном исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
2)
при измерении межфазного уровня = 2,0
3)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
4)
Посредством памяти помех можно оптимизировать блокированные расстояния.
