23

5 Подключение к источнику питания

VEGAFLEX 81 • Протокол Modbus и Levelmaster

42283-R

U-130320

контакта, нужно слегка нажать на вершину контакта маленькой

отверткой, после удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /

Электромеханические данные".
7. Слегка потянув за провода, проверить надежность их

закрепления в контактах.

8. Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления соединить с выравниванием

потенциалов.

9. Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

10. Снова установить модуль индикации и настройки, если он

имеется.

11. Завинтить крышку корпуса.
Электрическое подключение выполнено.

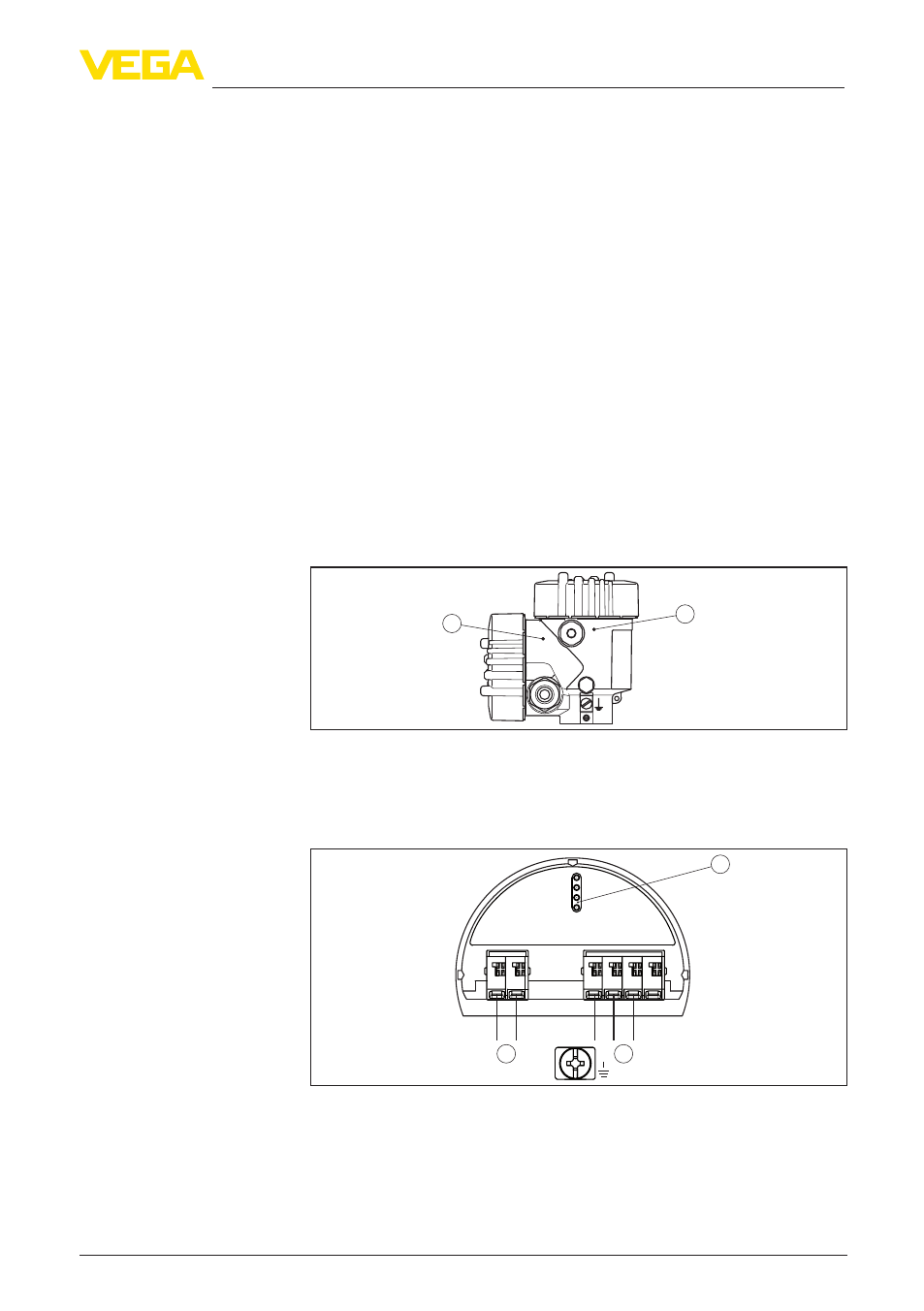

5.3 Схема подключения (двухкамерный

корпус)

2

1

Рис. 11: Позиция отсека подключения (электроника Modbus) и отсека

электроники (электроника датчика)
1 Отсек подключения

2 Отсек электроники

5 6 7 8

4...20mA

2

1

2

+

( )

(-)

1

1

Рис. 12: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения

2 Для модуля индикации и настройки или интерфейсного адаптера

Общий обзор

Отсек электроники
