24
5 Подключение к источнику питания
VEGAFLEX 81 • Протокол Modbus и Levelmaster
42283-R
U-130320
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
1
2
1 3 4 5 2 off on ( )
(
)
(-)
(-)

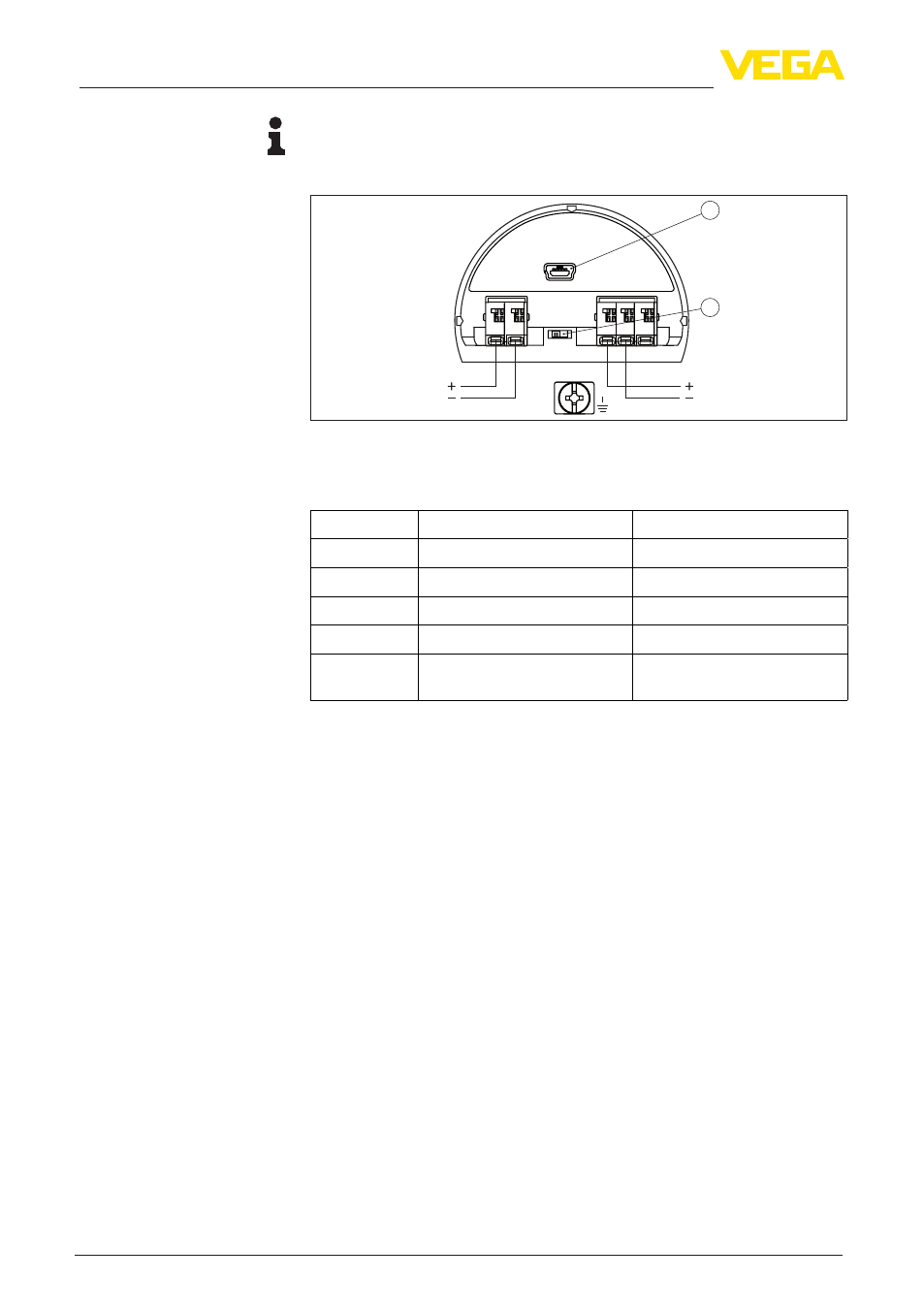

Рис. 13: Отсек подключения
1 USB-порт
2 Переключатель для встроенного оконечного сопротивления (120 Ω)
Клемма Функция Полярность
1 Питание +
2 Питание -
3 Сигнал Modbus D0 +
4 Сигнал Modbus D1 -
5 Функциональная земля при
монтаже по CSA
5.4 Фаза включения
После подключения к источнику питания или после
восстановления напряжения в течение прибл. 30 секунд
выполняется самопроверка устройства:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск
измеренного значения" на дисплее или ПК
•
Кратковременный скачок выходного сигнала до
установленного токового значения отказа
Как только будет найдено действительное измеренное
значение, на линии сигнала выдается соответствующий
ток (значение тока соответствует текущему уровню и уже
выполненным установкам, например заводской установке).
Отсек подключения
