Инструкция по эксплуатации VEGA VEGAPULS 68 (≥ 2.0.0 - ≥ 4.0.0) Modbus and Levelmaster protocol
Страница 67
67
11 Приложение
VEGAPULS 68 • Протокол Modbus и Levelmaster
41370-R
U-121123
Ʋ Пластиковый корпус
max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

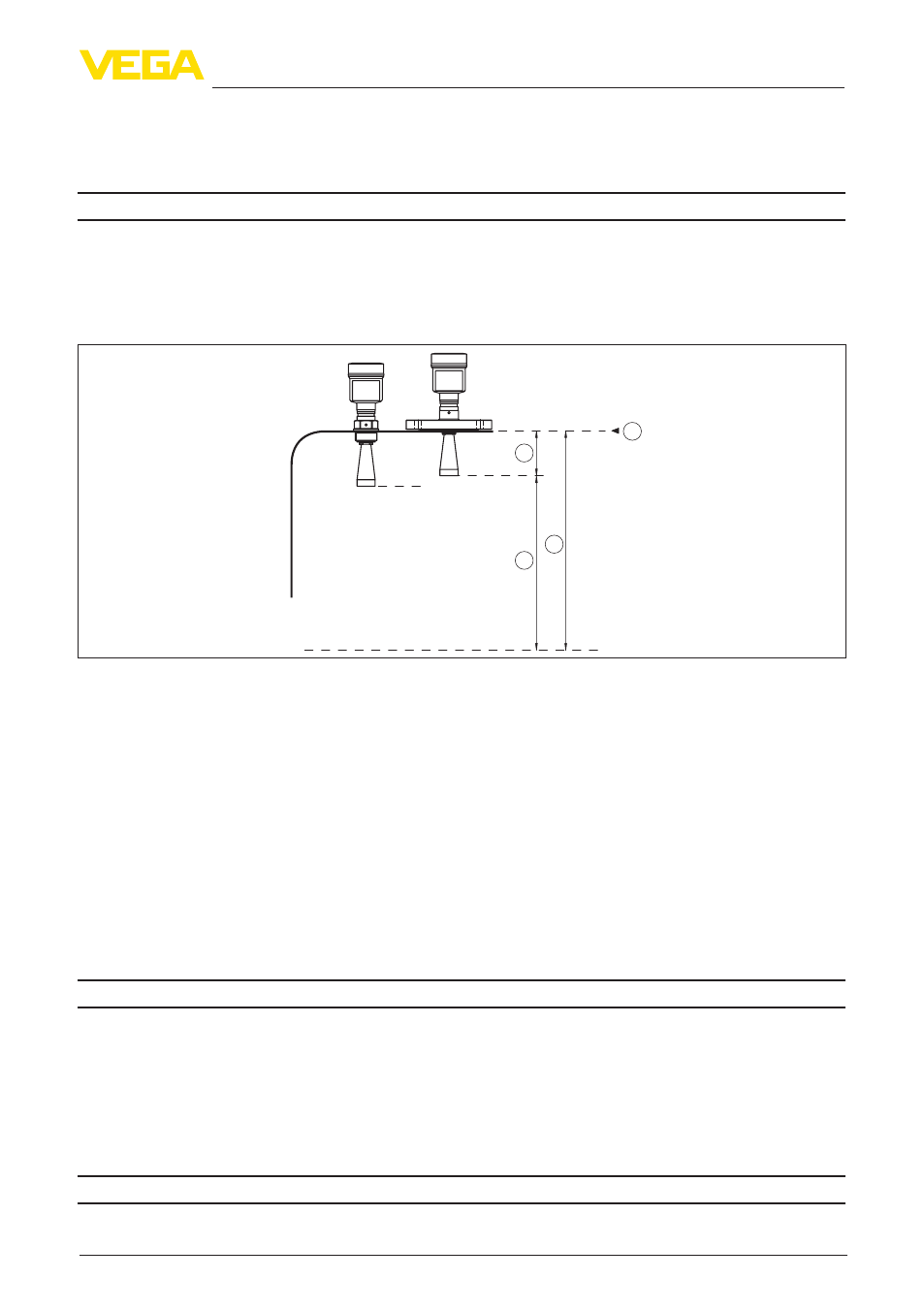

Рис. 49: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
75 м (246.1 ft)
Рекомендуемый диапазон измерения (в зависимости от диаметра антенны)
Ʋ ø 40 mm (1.575 in)
до 15 м (49.21 ft)
Ʋ ø 48 mm (1.89 in)
до 20 м (65.62 ft)
Ʋ ø 75 мм (2.953 in)
до 40 м (131.2 ft)
Ʋ ø 95 mm (3.74 in)
до 50 м (164 ft)
Ʋ Параболическая антенна
до 75 м (246.1 ft)
Выходная величина
Выход
Ʋ физический слой
Цифровой выходной сигнал по стандарту EIA-485
Ʋ Данные спецификации шины
Modbus Application Protocol V1.1b, Modbus over serial
line V1.02
Ʋ Протоколы
Modbus RTU, Modbus ASCII, Levelmaster
Макс. скорость передачи
9,6 Кбит/с
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
