31

5 Подключение к источнику питания и шинной системе

VEGAPULS 68 • Протокол Modbus и Levelmaster

41370-R

U-121123

уравнительные токи, но сохраняется защитный эффект против

высокочастотных помех.

5.2 Подключение

Подключение питания и выхода сигнала осуществляется через

подпружиненные контакты в корпусе.
Подключение к модулю индикации и настройки и интерфейс-

ному адаптеру осуществляется через контактные штырьки в

корпусе.
Информация:

Клеммный блок является съемным и может быть удален с

электроники. Для этого нужно маленькой отверткой поддеть и

вытащить клеммный блок. При установке клеммного блока на-

зад должен быть слышен звук защелкивания.

Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,

повернув его слегка влево.

3. Ослабить гайку кабельного ввода.
4. Удалить прибл. 10 см обкладки кабеля, концы проводов за-

чистить прибл. на 1 см.

5. Вставить кабель в датчик через кабельный ввод.

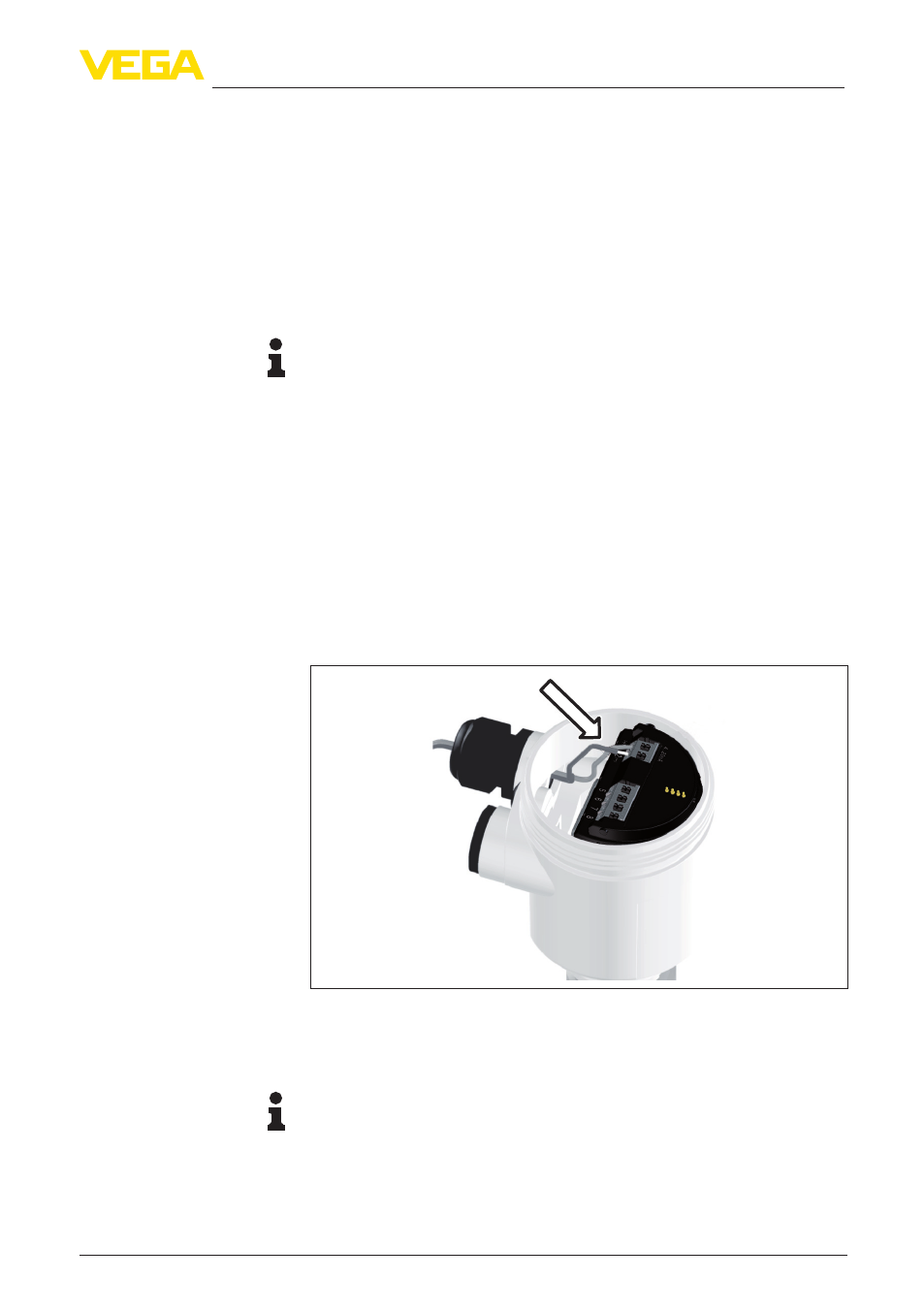

Рис. 28: Подключение: шаги 5 и 6

6. Концы проводов вставить в контакты в соответствии со

схемой подключения.

Информация:

Жесткие провода и гибкие провода с гильзами на концах встав-

ляются прямо в отверстия контактов. В случае гибких проводов

без конечных гильз, чтобы открыть отверстие контакта, нужно

слегка нажать на вершину контакта маленькой отверткой, после

удаления отвертки контакты снова закроются.

Техника подключения

Порядок подключения
