4 Монтаж
VEGAPULS 68 • Протокол Modbus и Levelmaster
41370-R
U-121123

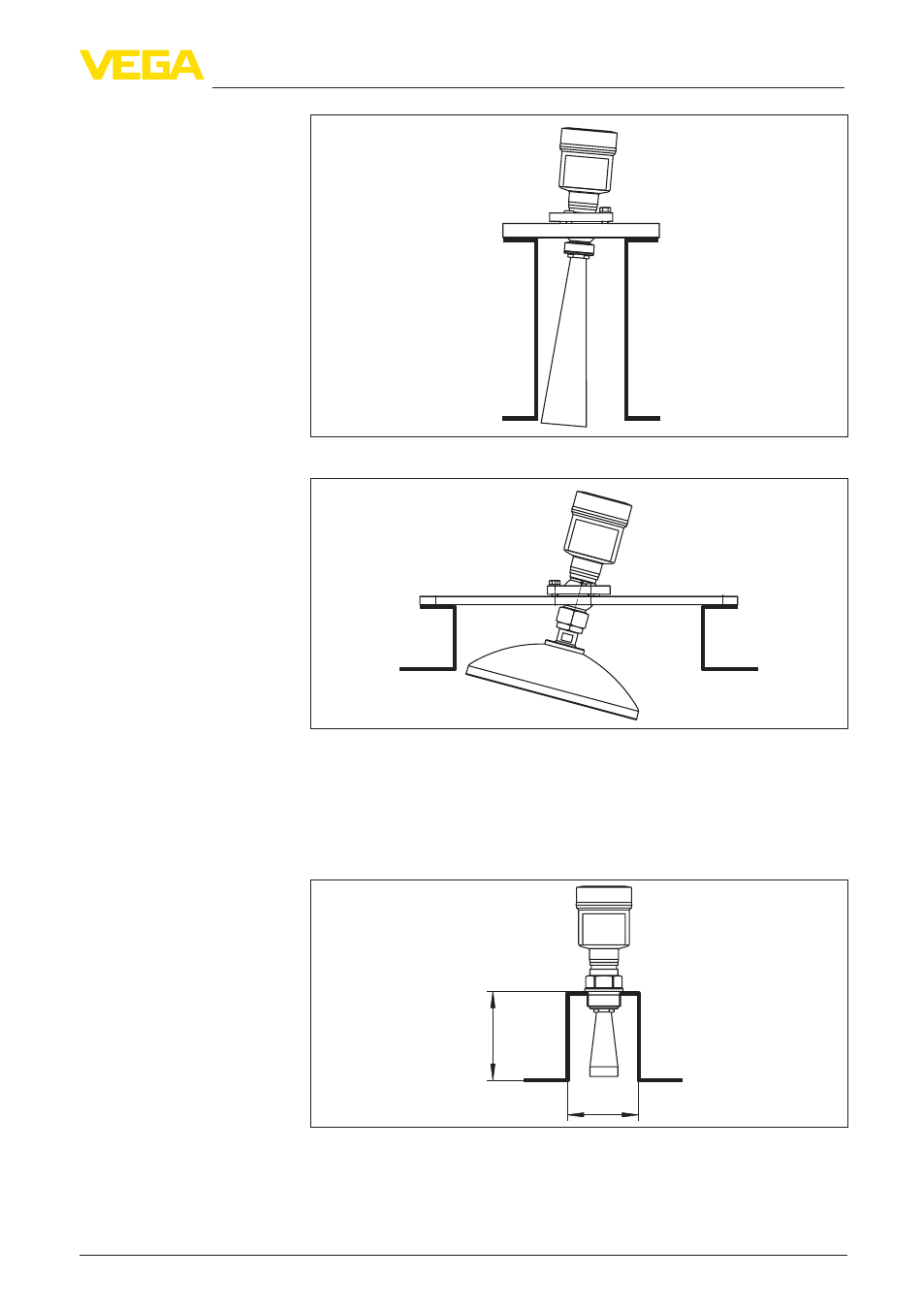

Рис. 14: Расстояние между антенной и патрубком для рупорной антенны
Рис. 15: Расстояние между антенной и патрубком для параболической
антенны
На продуктах с хорошими отражательными свойствами
VEGAPULS 68 с рупорной антенной можно монтировать также
на высоких патрубках (ориентировочные размеры патрубков см.
на рисунке ниже). При этом необходимо создать память помех.
d
h
max.
Рис. 16: Ориентировочные размеры патрубков
