Быстрый пуск
VEGAPULS 68 • Протокол Modbus и Levelmaster
41370-R
U-121123
3. В меню "Применение" выбрать емкость, применение и форму
емкости, например силос.
4. Через пункты меню "Установка Min" и "Установка Max" уста-
новить рабочий диапазон измерения.
Радарный датчик измеряет расстояние от датчика до поверх-
ности продукта. Для индикации собственно высоты заполнения,
необходимо задать соответствие измеренного расстояния про-
центной высоте заполнения.
2
1
100%
0%
1
m
(39.37
")
35
m
(1378
")

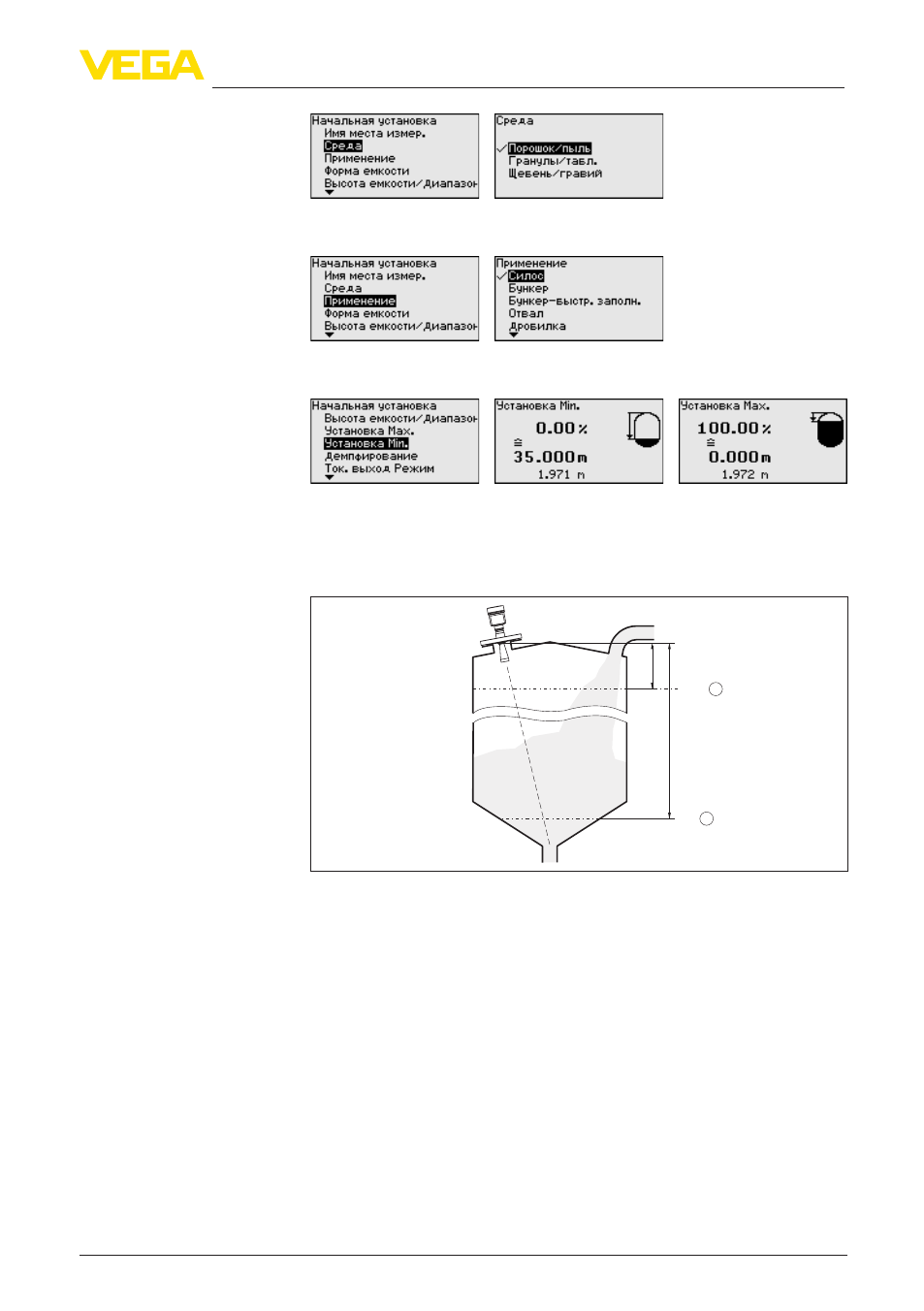

Рис. 3: Пример параметрирования
1 Min. уровень ≙ max. измеренное расстояние
2 Max. уровень ≙ min. измеренное расстояние
Для этой установки вводится расстояние при минимальном и
максимальном уровнях заполнения. Если эти значения неиз-
вестны, можно выполнить установку, например, со значениями
расстояния для 10 % и 90 % заполнения. Исходной точкой для
значений расстояния всегда будет уплотнительная поверхность
резьбы или фланца.
1. В меню "Дополнительные установки", подменю "Демпфи-
рование" установить желаемое демпфирование выходного
сигнала.
2. В подменю "Токовый выход" выбрать выходную характери-
стику.
Пример параметриро-
вания
Следующие шаги
