11 Приложение
VEGAFLEX 82 • Протокол Modbus и Levelmaster
41833-R
U-130320
данные на шину. При этом запрос исходит от ведущего устройства, а ведомое устройство,
которому адресован запрос, отвечает на него. Для передачи данных имеются версии
Ethernet или последовательный порт (EIA-232 и EIA-485), а также режимы работы ASCII,
TCP и RTU. В интересующих нас здесь версиях RTU- и ASCII-Modus данные передаются
в двоичной форме. Принципиально телеграмма состоит из адреса, функции, данных и
проверки передачи.
Архитектура шины
В версии Modbus RTU к шине может подключаться до 32 абонентов. Длина витой
двухпроводной кабельной линии может составлять до 1200 м. Шина должна заканчиваться
с обеих сторон оконечным сопротивлением 120 Ом на последнем абоненте шины.
Сопротивление уже интегрировано в VEGAFLEX 82 и активируется/деактивируется
посредством ползункового переключателя.
4
1
3 3 3
2
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
1 3 4 5 2 off on ( )
(
)
(-)
(-) 1 3 4 5 2 off on ( )
(
)
(-)
(-) 1 3 4 5 2 off on ( )
(
)
(-)
(-)

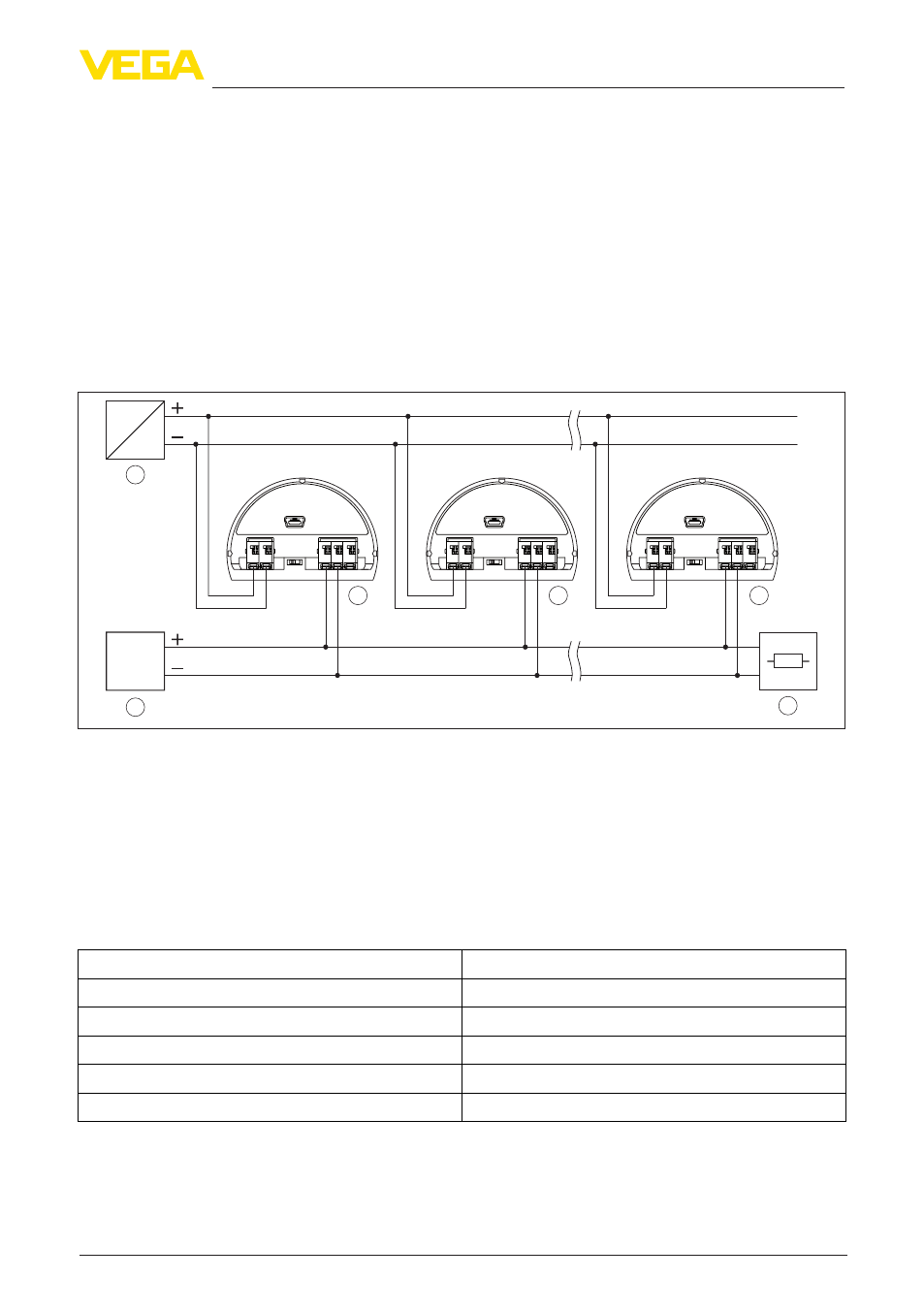

Рис. 46: Архитектура шины Modbus
1 RTU
2 Оконечное сопротивление
3 Абонент шины
4 Питание
Описание протокола
VEGAFLEX 82 может подключаться к следующим удаленным терминалам с протоколом
Modbus RTU или ASCII.
RTU Protocol
ABB Totalflow Modbus RTU, ASCII
Bristol ControlWaveMicro Modbus RTU, ASCII
Fisher ROC Modbus RTU, ASCII
ScadaPack Modbus RTU, ASCII
Thermo Electron Autopilot Modbus RTU, ASCII
Параметры для шинной связи
VEGAFLEX 82 имеет следующие значения по умолчанию:
