VEGAFLEX 82 • Протокол Modbus и Levelmaster
41833-R
U-130320
Ʋ физический слой
Цифровой выходной сигнал по стандарту EIA-485
Ʋ Данные спецификации шины
Modbus Application Protocol V1.1b, Modbus over serial
line V1.02
Ʋ Протоколы
Modbus RTU, Modbus ASCII, Levelmaster
Макс. скорость передачи
9,6 Кбит/с
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
+860 … +1060 mbar/+86 … +106 kPa
(+12.5 … +15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 500 mm (19.69 in)
Ʋ Емкость
металл., ø 1 м (3.281 ft), монтаж по центру,
присоединение заподлицо с крышей емкости
Ʋ Отражатель
металл., ø 1 м
Ʋ Среда
Сыпучий продукт - зерновые, мука, цемент
(диэлектрическая проницаемость ~2,0)
Ʋ Монтаж
Конец измерительного зонда не касается дна
емкости
Параметрирование датчика
Создана память помех
Типичная погрешность измерения
2)
См. следующие диаграммы
L
0
-2 mm
(-0.079")
2 mm
(0.079")
15 mm
(0.591")
-10 mm
(-0.394")
0,3 m
(11.811")
0,08 m
(3.15")
0,02 m
(0.787")
1

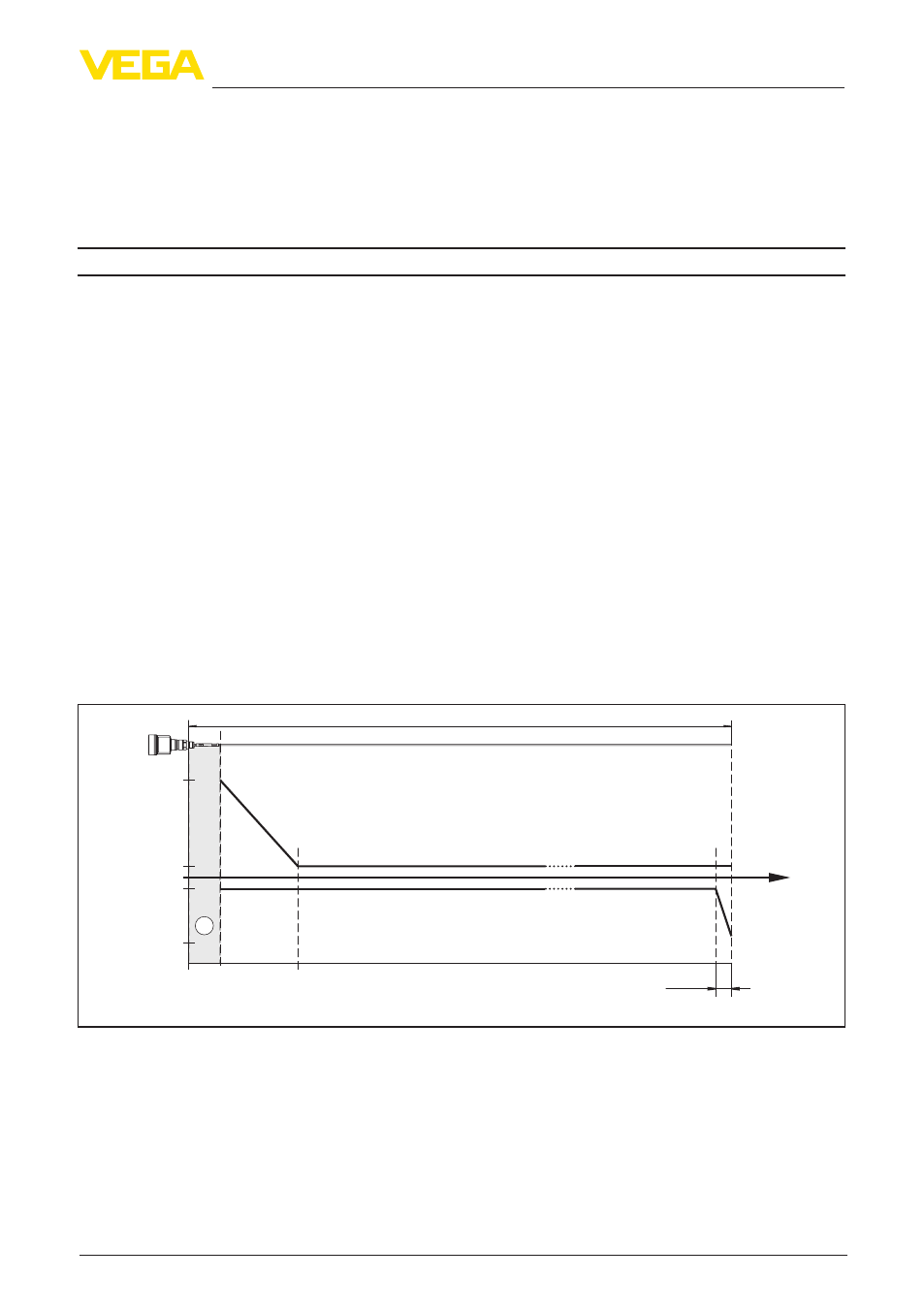

Рис. 40: Погрешность измерения VEGAFLEX 82 в стержневом исполнении
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
2)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
