4 Монтаж
VEGAFLEX 82 • Протокол Modbus и Levelmaster
41833-R
U-130320
1 2

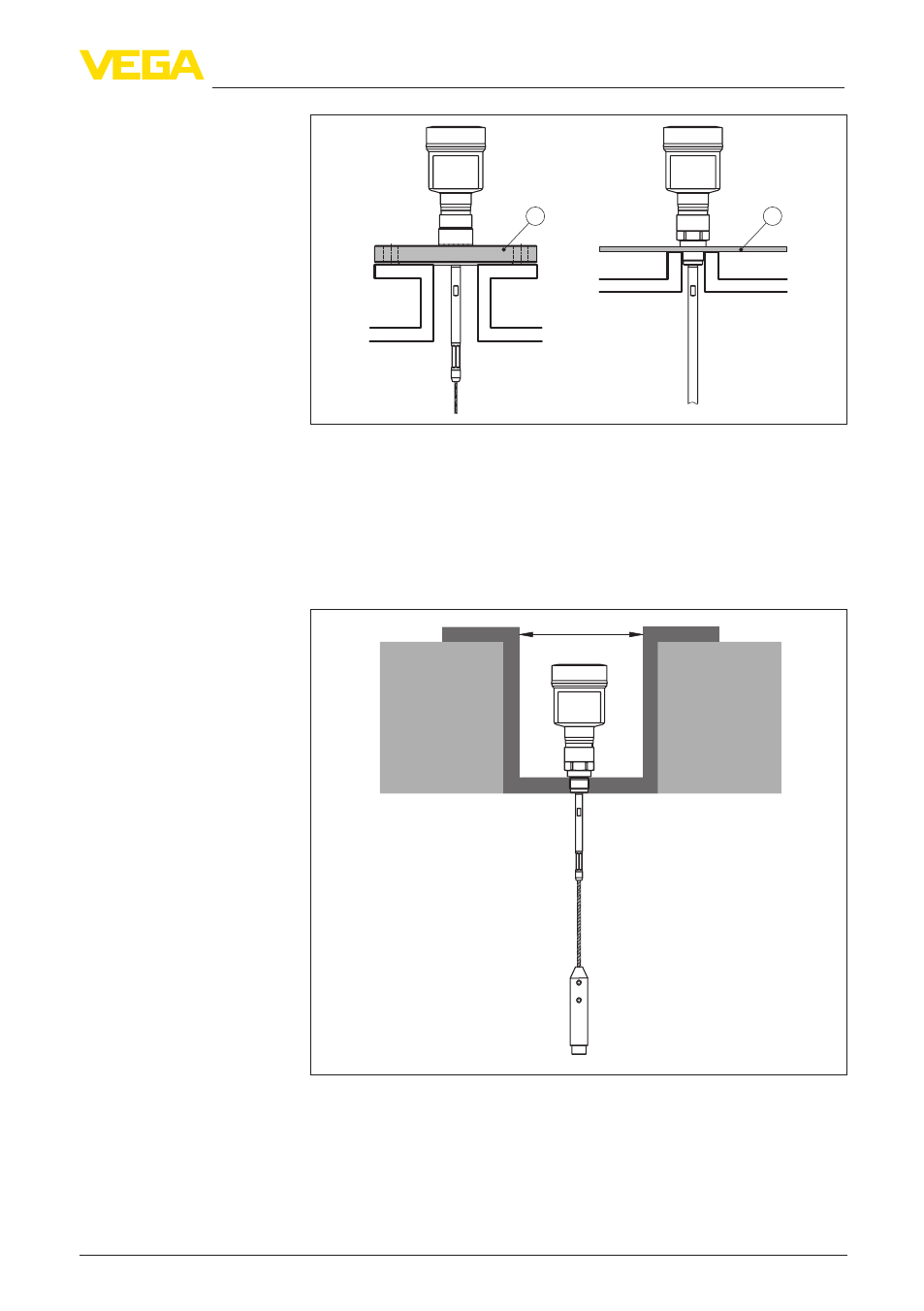

Рис. 7: Монтаж на неметаллической емкости
1 Фланец
2 Металлический лист
Бетонная емкость
На толстых бетонных перекрытиях VEGAFLEX 82 монтируется
заподлицо с нижним краем. При монтаже на бетонном силосе
расстояние от стенки должно быть не менее 500 мм (20 in).
ø >160 mm
(ø >6.3")
Рис. 8: Монтаж в бетонном силосе
Не рекомендуется использовать патрубки. Лучше монтировать
датчик заподлицо с крышей емкости. Если это невозможно,
следует использовать короткие патрубки с малым диаметром.
Патрубок
