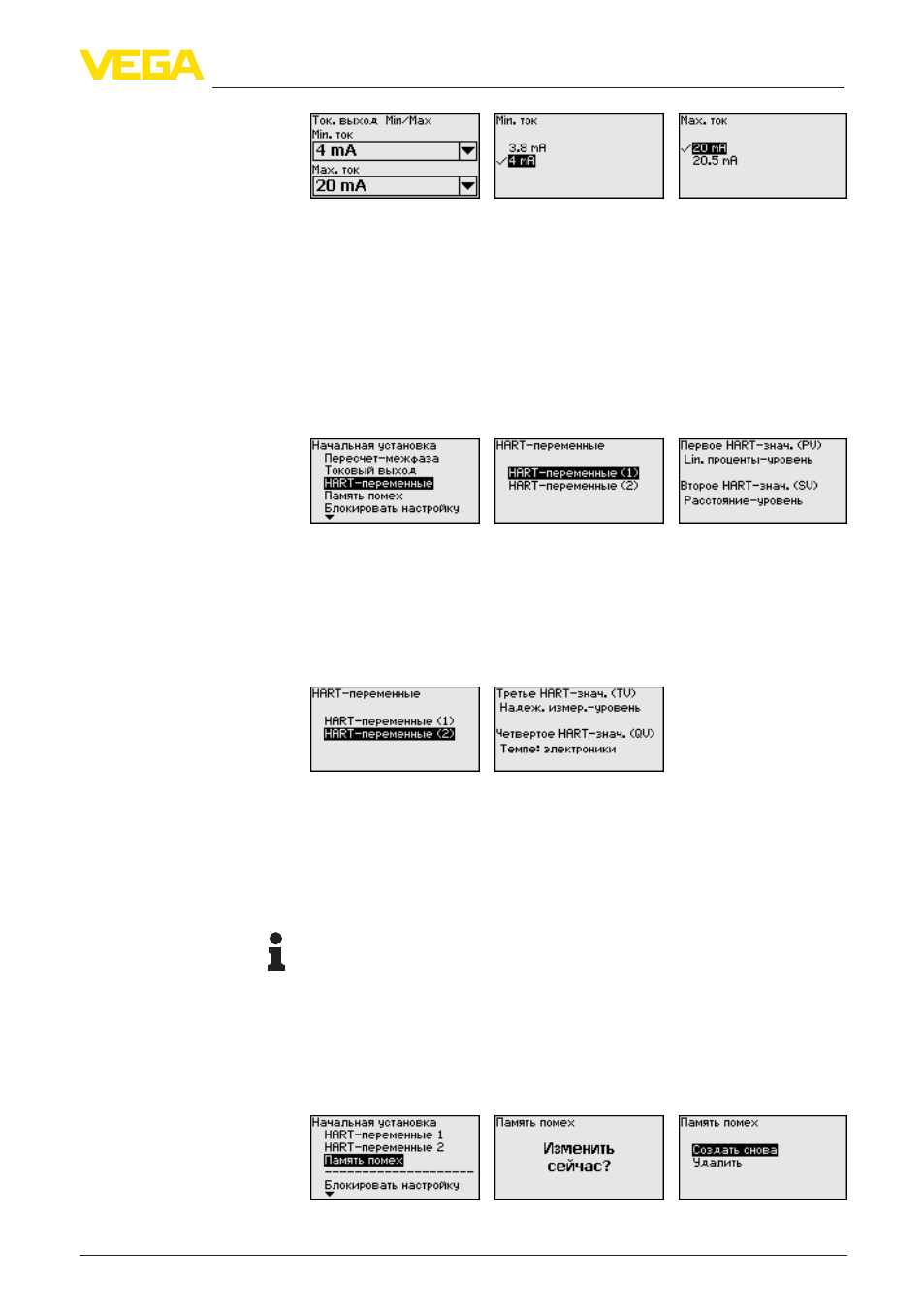

6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 82 • Протокол Modbus и Levelmaster
41833-R
U-130320
Заводская установка: Min.-ток 3,8 mA и Max.-ток 20,5 mA.
HART-переменные разнообразны, поэтому их индикация
подразделена на два пункта меню.
В пункте меню "HART-переменные 1" могут индицироваться
первое и второе HART-значения датчика: HART-значение PV
(primary value - первичное значение) и HART-значение SV
(secondary value - вторичное значение).
Изменение значений через модуль индикации и настройки
невозможно. Изменить эти значения можно через ПО PACTware.
В пункте меню "HART-переменные 2" могут индицироваться
третье и четвертое HART-значения датчика: HART-значение TV
(third value - третье значение) и HART-значение QV (quarter value
- четвертое значение).
Изменение значений через модуль индикации и настройки
невозможно. Изменить эти значения можно через ПО PACTware.
Следующие условия вызывают ложные отраженные сигналы и
могут повлиять на измерение:
•
Высокие патрубки
•
Конструкции в емкости, например распорки
•
Направляющие перегородки и т.п.
Примечание:
Создание памяти помех позволяет определить, выделить и
сохранить ложные отраженные сигналы и далее исключать их
при обработке отраженного сигнала от уровня.
Создавать память помех нужно, по возможности, при самом
малом уровне, чтобы были зарегистрированы все имеющиеся
сигналы помех.
Выполнить следующее:
Начальная установка -
HART-переменные (1)
Начальная установка -
HART-переменные (2)
Начальная установка -
Память помех
