Ʋ Пластиковый корпус
max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

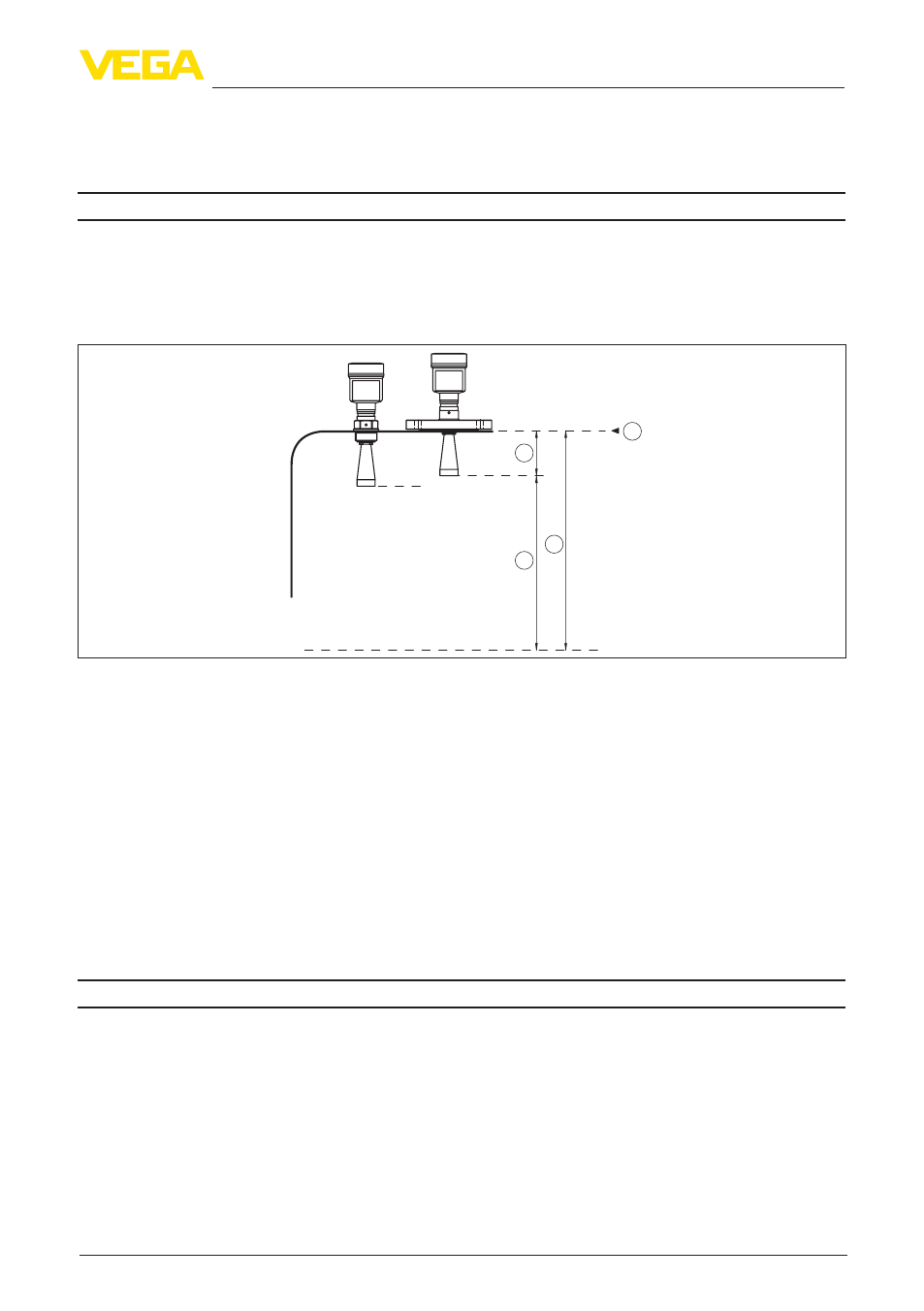

Рис. 46: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения
75 м (246.1 ft)
Рекомендуемый диапазон измерения (в зависимости от диаметра антенны)
Ʋ ø 40 mm (1.575 in)
до 15 м (49.21 ft)
Ʋ ø 48 mm (1.89 in)
до 20 м (65.62 ft)
Ʋ ø 75 мм (2.953 in)
до 40 м (131.2 ft)
Ʋ ø 95 mm (3.74 in)
до 50 м (164 ft)
Ʋ Параболическая антенна
до 75 м (246.1 ft)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 200 mm (7.874 in)
Ʋ Отражатель
Плоский пластинчатый рефлектор
