4 Монтаж
VEGAPULS 68 • HART - со встроенным аккумулятором
40935-R
U-121123
Информация:
Для обеспечения надежной температурной развязки дистан-
ционирующая вставка не может быть заглублена в изоляцию
емкости более чем на 50 мм.
max. 50 mm (1.97"
)
1
2
3

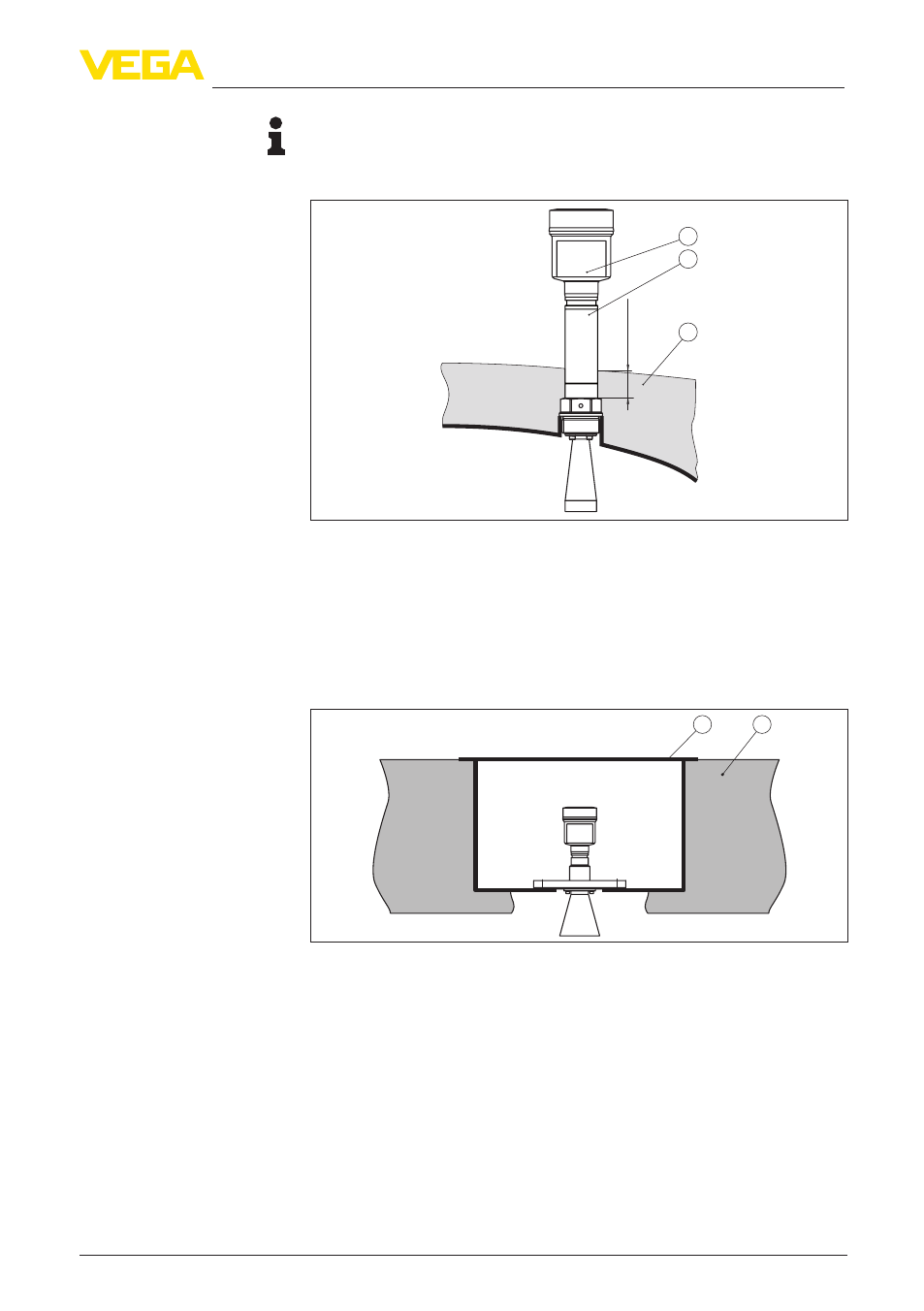

Рис. 21: Монтаж устройства на емкости с термоизоляцией
1 Корпус электроники
2 Дистанционирующая вставка
3 Изоляция емкости
Для измерения уровня в бетонных силосах датчики могут монти-
роваться в защитных коробах, например в закрытых металличе-
ских коробах, расположенных под полом.
1
2
Рис. 22: Монтаж прибора в коробе под полом
1 Короб под полом
2 Бетонный пол
В таких условиях применения минимальное рассеянное излуче-
ние датчика может отражаться от стенок короба и усиливаться.
У датчиков с пластиковым корпусом это может приводить к
шумовой связи. Для исключения эффекта шумовой связи реко-
мендуется использовать датчики с корпусом из алюминия или
нержавеющей стали.
Для обеспечения устойчивости многокамерного силоса его
перегородки часто делаются из трапецевидного профильного
Монтаж в коробе под
полом
Монтаж в многокамер-
ном силосе
