Инструкция по эксплуатации VEGA VEGAPULS 68 (≥ 2.0.0 - ≥ 4.0.0) HART - integrated accumulator
Страница 41
41
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 68 • HART - со встроенным аккумулятором
40935-R
U-121123
Путем ввода высоты емкости рабочий диапазон датчика настра-
ивается на высоту емкости, что позволяет заметно повысить
надежность измерения при различных типовых условиях.
Независимо от этого, далее необходимо выполнить еще установ-
ку Min.
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к сле-
дующему пункту меню.
Наряду со свойствами среды и условиями применения на изме-
рение может оказывать влияние форма емкости. Для опреде-
ленных применений данное меню позволяет выбрать соответ-
ствующую форму крыши и дна емкости.
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к сле-
дующему пункту меню.
Радарный датчик измеряет расстояние от датчика до поверхно-
сти заполняющего продукта. Для индикации собственно высоты
заполнения, необходимо задать соответствие измеренного рас-
стояния высоте заполнения в процентах.
Для выполнения этой установки необходимо ввести расстоя-
ние до поверхности продукта при полной и пустой емкости, см.
следующий пример:

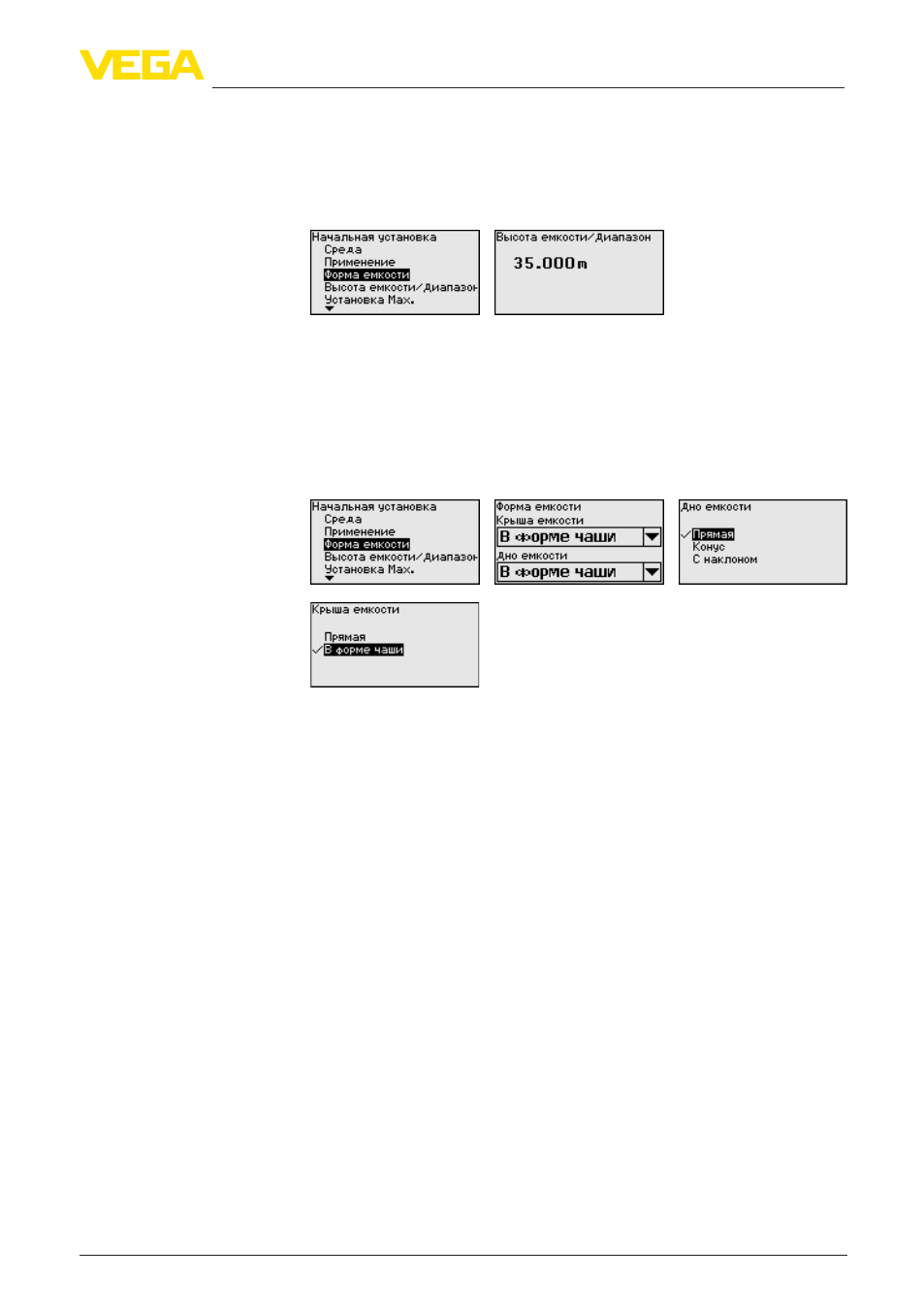

Начальная установка/
Высота емкости, Диа-
пазон измерения
Начальная установка/
Форма емкости
Начальная установка/
Установка
