5 Подключение к источнику питания
VEGAPULS 68 • HART - со встроенным аккумулятором
40935-R
U-121123
5 Подключение к источнику питания
5.1 Подключение зарядного устройства
Перед пуском устройства в эксплуатацию рекомендуется полно-
стью зарядить встроенный аккумулятор. Длительность зарядки
см. в гл. "Технические данные".
Зарядное устройство вставляется в гнездо в отсеке питания, см.
гл. "Схема подключения".
Светодиоды в отсеке питания показывают ход и состояние за-
рядки аккумулятора, см. гл. "Схема подключения".
5.2 Схема подключения
2
1

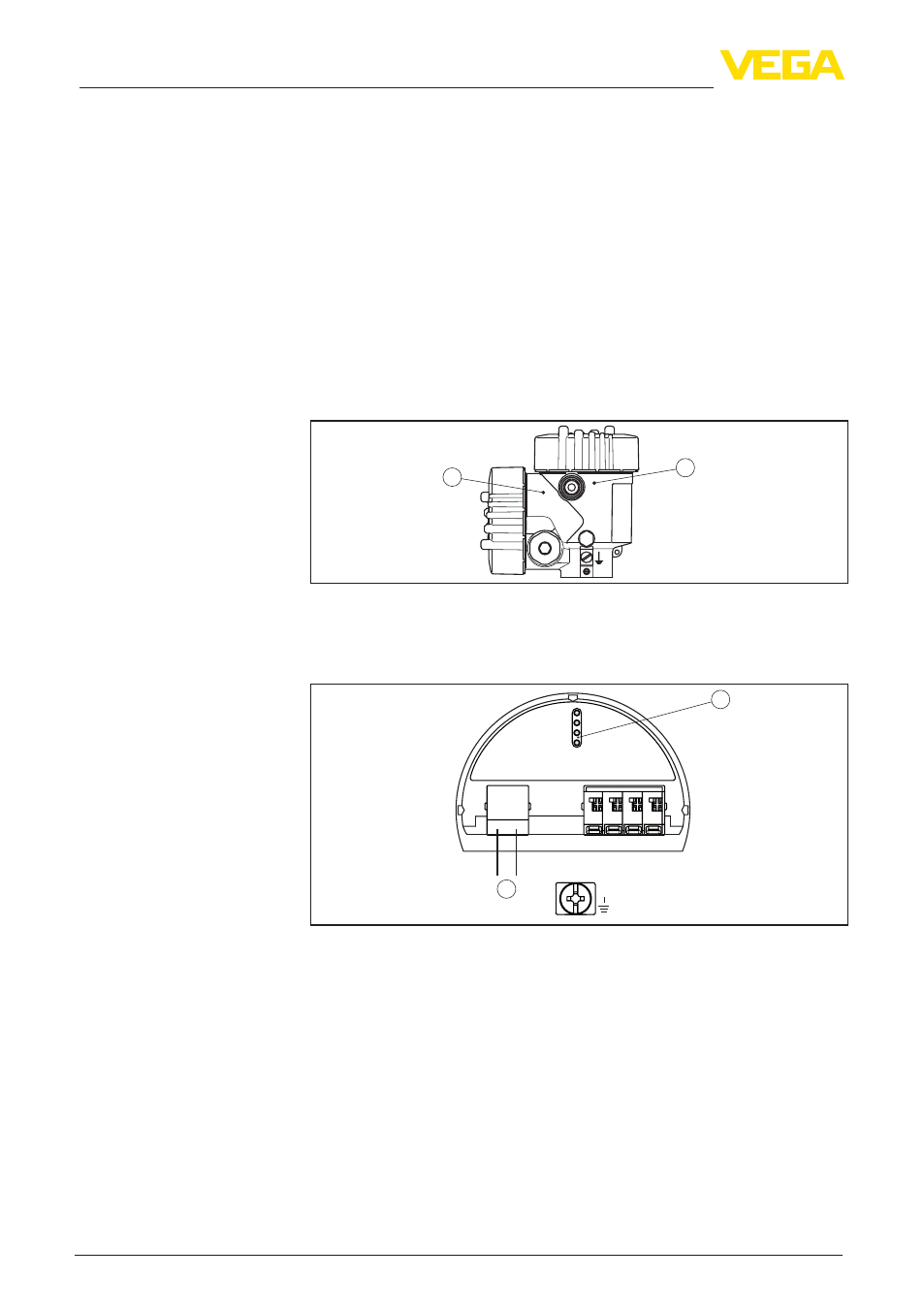

Рис. 27: Положение отсека питания и электроники
1 Отсек питания (аккумулятор)
2 Отсек электроники
5 6 7 8
4...20mA
2
1
2
+
( )
(-)
1
Рис. 28: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Контакты для модуля индикации и настройки
Общий обзор
Отсек электроники
