74
11 Приложение
MINITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43389-R
U-130731

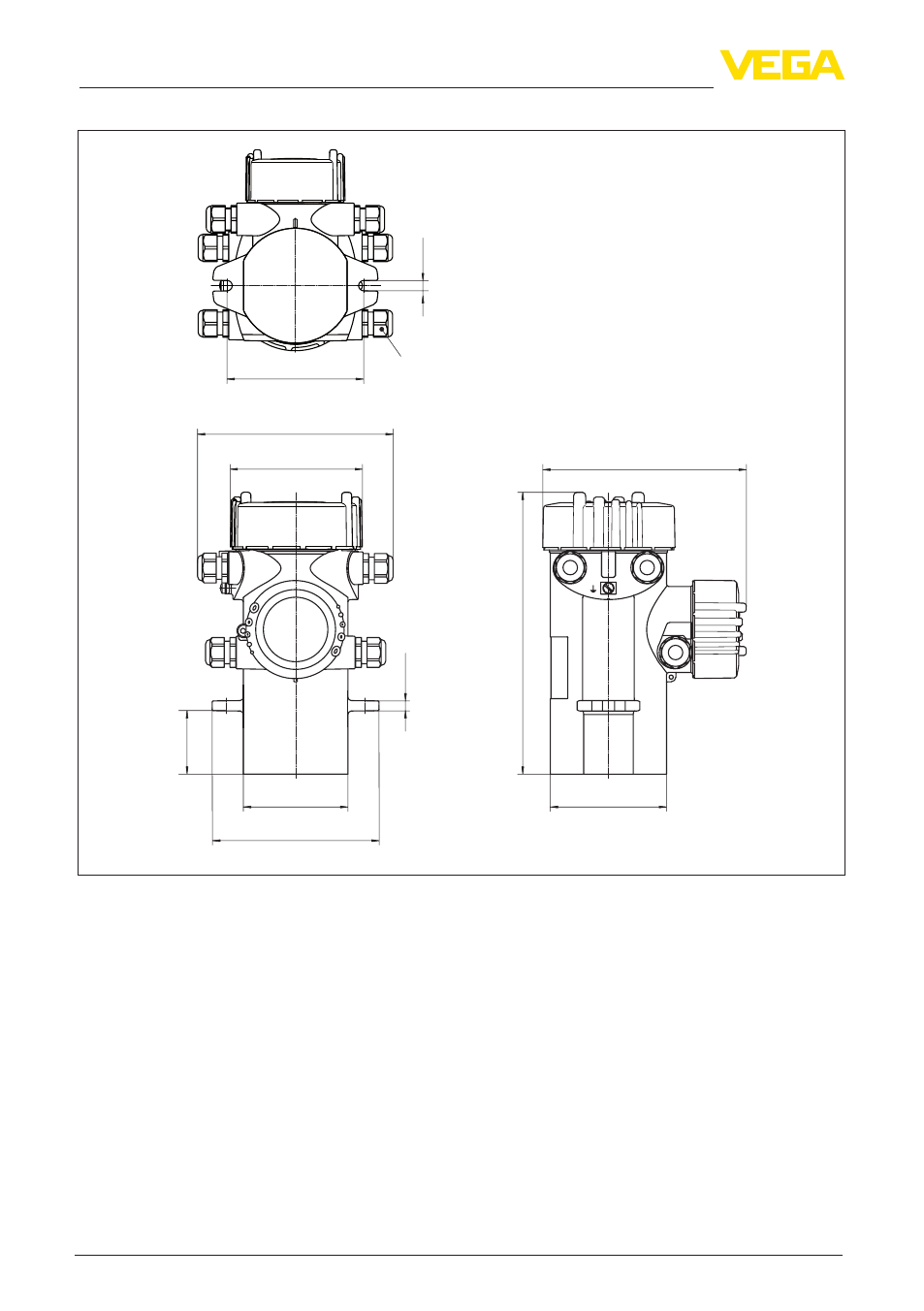

Корпус из алюминия или нержавеющей стали
242,5 mm (9.55")
54,5 mm (2.15")
9 mm (0.35")
9 mm (0.35")
175 mm
(6.89")
90 mm
(3.54")
100 mm
(3.94")
143,5 mm
(5.65")
169 mm
(6.65")
116,5 mm
(4.59")
119 mm
(4.69")
M20x1,5/
½ NPT
Рис. 21: Корпус из алюминия или нержавеющей стали (точное литье)
