7 Начальная установка с помощью модуля индикации и настройки
MINITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43389-R
U-130731

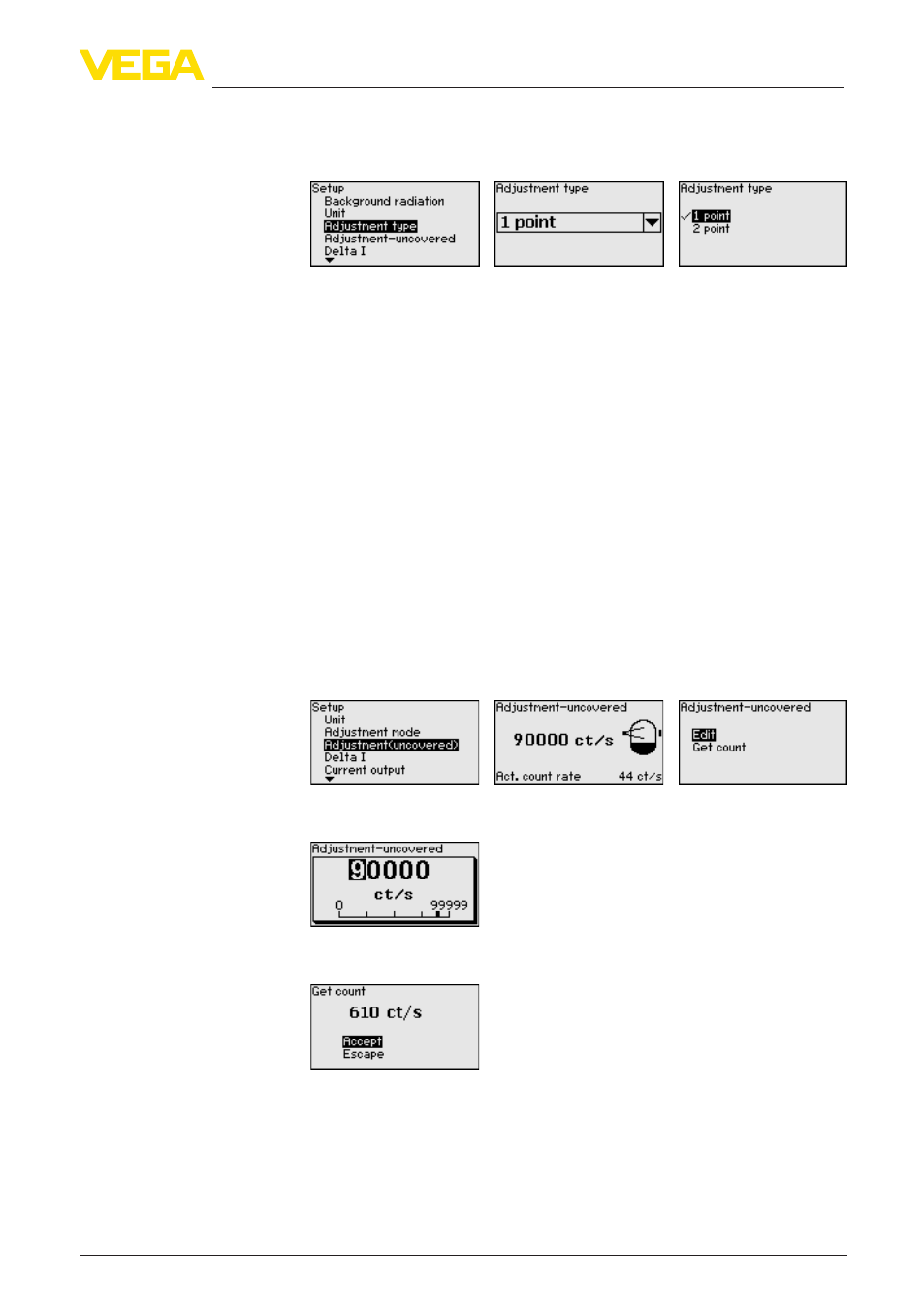

При одноточечной установке нужно в ходе дальнейшей
начальной установки выбрать значение разности точек
установки Min. и Max. (Delta I).
Данный пункт меню доступен, только если в качестве режима
установки (Начальная установка/Режим установки) выбрана
"Одноточечная установка".
В этом пункте меню задается точка, при которой должен
переключаться MINITRAC 31 в непокрытом состоянии.
Опорожните емкость до уровня, где датчик не покрыт
продуктом.
При этом нужно ввести желаемую скорость счета вручную
или, что в любом случае предпочтительнее, дать MINITRAC 31
определить скорость счета.
Скорость счета вводится в ct/s. Это число импульсов в секунду,
т.е. попадающее на датчик измеренное гамма-излучение.
Условия:
•
Излучение включено: держатель источника в положении
ВКЛ/ON
•
Между защитным держателем источника и датчиком
продукта нет
Значение для параметра "Установка - не покрыт" (ct/s) можно
ввести вручную.
Значение для параметра "Установка - не покрыт" может быть
также определено MINITRAC 31.
Данный пункт меню доступен, только если в качестве режима
установки (Начальная установка/Режим установки) выбрана
"Одноточечная установка".
В этом пункте меню можно задать, при каком процентном
значении максимальной скорости счета датчик должен
переключаться.
Начальная установка/
Установка - не покрыт
(Одноточечная уста-
новка)
Начальная установка/
Delta I (Одноточечная
установка)
