5 Подключение к источнику питания
MINITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43389-R
U-130731
5 6 7 8
2
1

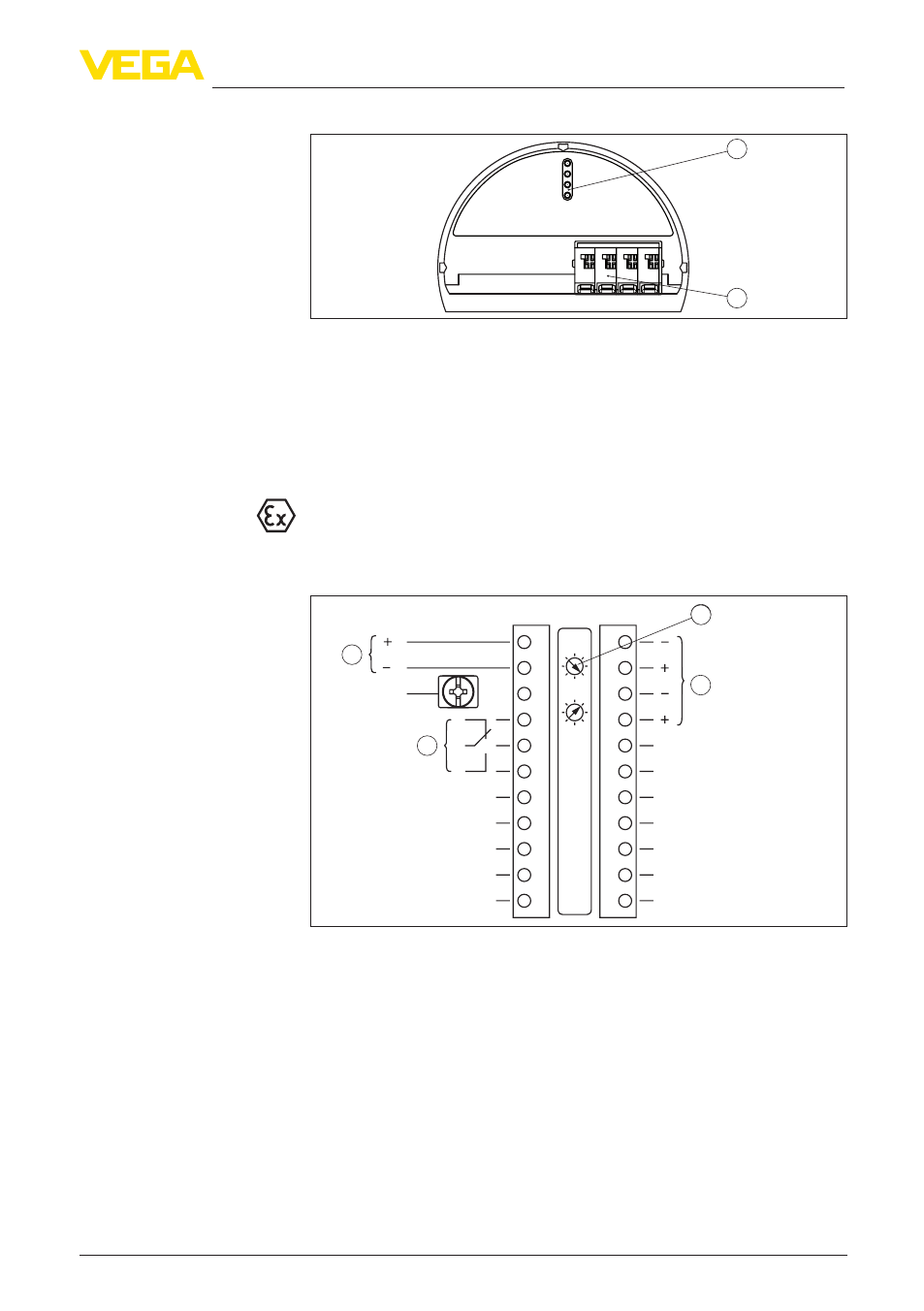

Рис. 12: Отсек настройки и подключения у устройств без взрывозащиты и
устройств с не искробезопасным токовым выходом
1 Клеммы для подключения выносного устройства индикации и
настройки
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
Устройства с искробезопасным токовым выходом
Подробную информацию о взрывозащищенных исполнениях
(Ex-ia, Ex-d) см. в специальных Указаниях по безопасности,
которые входят в комплект поставки каждого устройства во
взрывозащищенном исполнении.
1 1
24
/L
/N
PE
56
22
11 12
21
22
19
20
18
17
14
13
16
15
12
2
1
44
3
Рис. 13: Отсек электроники и подключения (Ex d) у устройств с
искробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Интерфейс для связи между датчиками (MGC)
4 Установка шинного адреса для связи между датчиками (MGC) 4)
Отсек настройки и под-
ключения (устройства
без взрывозащиты и
устройства с не искро-
безопасным токовым
выходом)
Отсек электроники и
подключения (устрой-
ства с искробезопас-
ным токовым выходом)
4) MGC = Multi Gauge Communication (многодатчиковая связь)
