5 Подключение к источнику питания
MINITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43389-R
U-130731
5 6 7 8
2
3
4
1
2
+
( )
(-)
1

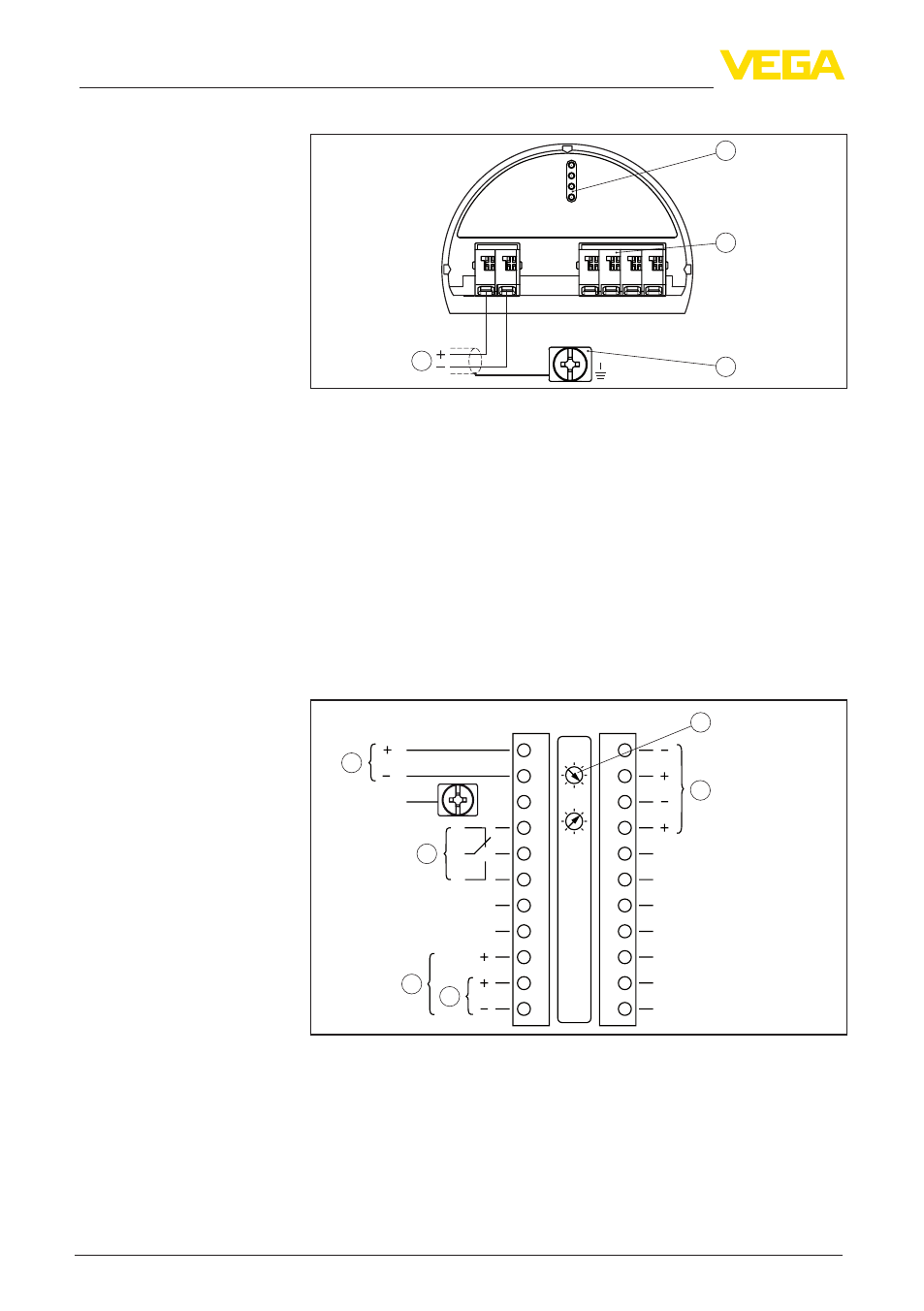

Рис. 10: Отсек настройки и подключения (Ex ia) у устройств с
искробезопасным токовым выходом
1 Соединительные клеммы для искробезопасного выхода сигнала
8/16 mA/HART многоточечного активного (не для исполнений Ex-d)
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Клеммы для подключения выносного устройства индикации и
настройки
4 Клемма заземления
5.3 Подключение - Измерение уровня
Устройства без взрывозащиты и устройства с не
искробезопасным токовым выходом
1
1
24
/L
/N
PE
56
91
01
1
22
11
12
21
22
19
20
18
17
14
13
16
15
12
2
3
1
4
6
5
Рис. 11: Отсек электроники и подключения у устройств без взрывозащиты
и устройств с не искробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Выход сигнала 4 … 20 mA/HART активный
4 Выход сигнала 4 … 20 mA/HART пассивный
5 Интерфейс для связи между датчиками (MGC)
6 Установка шинного адреса для связи между датчиками (MGC)
3)
Отсек настройки и под-
ключения (устройства
с искробезопасным
токовым выходом)
Отсек электроники и
подключения (устрой-
ства без взрывозащиты
и устройства с не искро-
безопасным токовым
выходом)
3)
MGC = Multi Gauge Communication (многодатчиковая связь)
