11 Приложение
MINITRAC 31 • Profibus PA
43836-R
U-130731
Имя устройства
ID устройства
Имя файла GSD
VEGA
Класс устройства
по Профилю 3.02
VEGA
По профилю
SOLITRAC 31
0xCF4
0x9702
VE010CF4.GSD
PA139702.GSD
POINTRAC 31
0xD48
0x9702
VE010D48.GSD
PA139702.GSD
WEIGHTRAC 31
0xCF8
0x9702
VE010CF8.GSD
PA139702.GSD
Циклическая передача данных
Во время работы Мастер класса 1 (напр., ПЛК) циклически считывает данные измерений
из датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ
контроллер.
1
Electronic
Temperature
Count
Rate
Primary
Value

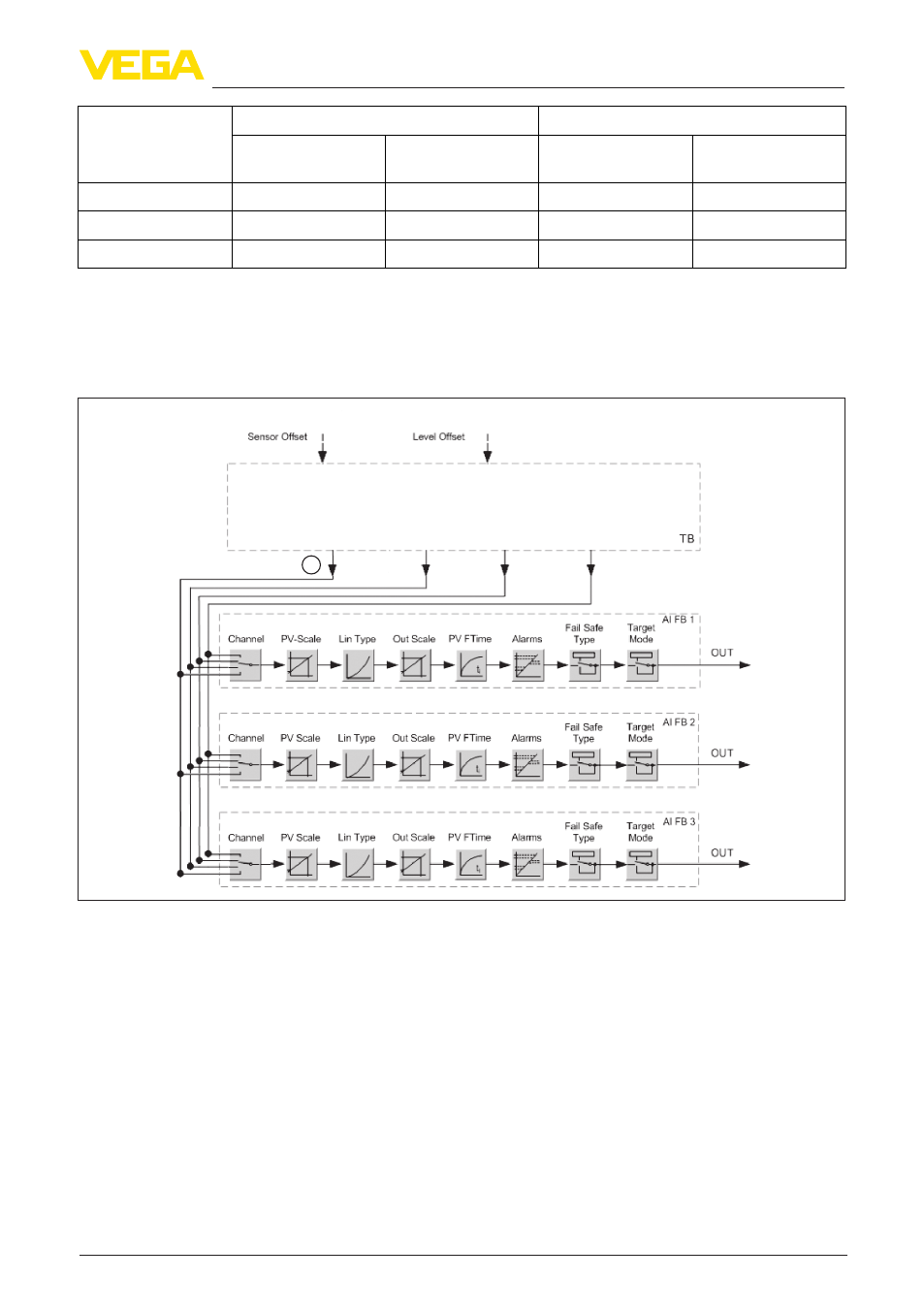

Рис. 25: MINITRAC 31: Block diagram with AI FB 1 … AI FB 3 OUT values
TB Transducer Block
FB 1 … FB 3
Function Block
1 Выходное значение, устанавливаемое (в зависимости от устройства и применения - см. следующий
список)
•
Температура процесса
•
Плотность пара
•
Плотность
•
Объемный расход
•
Масса
•
Скорость ленты
•
Загрузка
