5 Подключение к источнику питания
MINITRAC 31 • Profibus PA
43836-R
U-130731
5.3 Подключение - Сигнализация предельного
уровня
Устройства без взрывозащиты и устройства с не
искробезопасным токовым выходом
7
9
10
5
6
8
1
2
3
4
1 1
24
/L
/N
PE
56
22
11 12
21
22
19
20
18
17
14
13
16
15
12
91
01
1

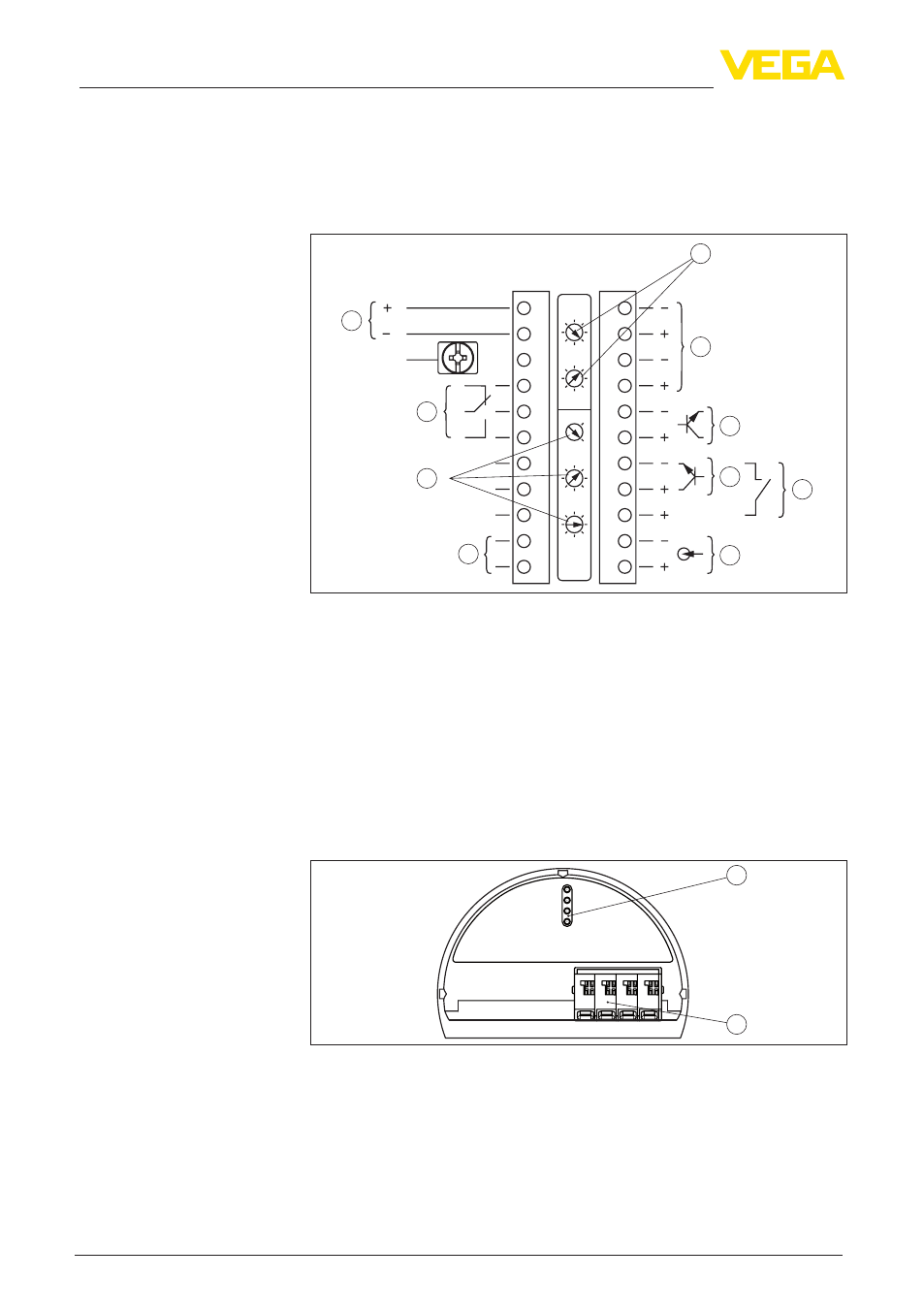

Рис. 14: Отсек электроники и подключения у устройств без взрывозащиты
и устройств с не искробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Установка шинного адреса для Profibus PA
4 Соединение Profibus PA
5 Вход сигнала 4 … 20 mA (активный датчик)
6 Переключающий вход для NPN-транзистора
7 Переключающий вход "сухой контакт"
8 Транзисторный выход
9 Интерфейс для связи между датчиками (MGC)
10 Установка шинного адреса для связи между датчиками (MGC) 3)
5 6 7 8
2
1
Рис. 15: Отсек настройки и подключения у устройств без взрывозащиты и
устройств с не искробезопасным токовым выходом
1 Клеммы для подключения выносного устройства индикации и
настройки
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
Отсек электроники и
подключения (устрой-
ства без взрывозащиты
и устройства с не искро-
безопасным токовым
выходом)
Отсек настройки и под-
ключения (устройства
без взрывозащиты и
устройства с не искро-
безопасным токовым
выходом)
3) MGC = Multi Gauge Communication (многодатчиковая связь)
