5 Подключение к источнику питания
MINITRAC 31 • Profibus PA
43836-R
U-130731
интерфейсного адаптера
3 Клеммы для подключения выносного устройства индикации и
настройки
4 Клемма заземления
5.4 Установка адреса устройства
Каждому устройству Profibus-PA должен быть присвоен адрес.
Допустимые адреса лежат в диапазоне от 0 до 126. Каждый
адрес может быть присвоен только один раз в одной сети
Profibus-PA. Датчик опознается системой управления только при
правильной установке адреса.
В состоянии при поставке с завода установлен адрес 126,
который может использоваться для функциональной проверки
и для подключения к имеющейся сети Profibus-PA. Затем
адрес должен быть изменен, чтобы можно было подключать
дальнейшие устройства.
Для установки адреса используются следующие средства:
•
Переключатели установки адреса в отсеке электроники
устройства (аппаратная установка адреса)
•
Модуль индикации и настройки (программная установка
адреса)
•
PACTware/DTM (программная установка адреса)
Аппаратная адресация действует, если на устройстве
посредством переключателей выбора адреса установлен
адрес меньше 126. В этом случае программная адресация
не действует, действительным является установленный
аппаратный адрес.
2
1
3
1
1
2
4
5
6
22
11
12
21
22
19
20
18 17
14 13
16 15
12
9 10 11

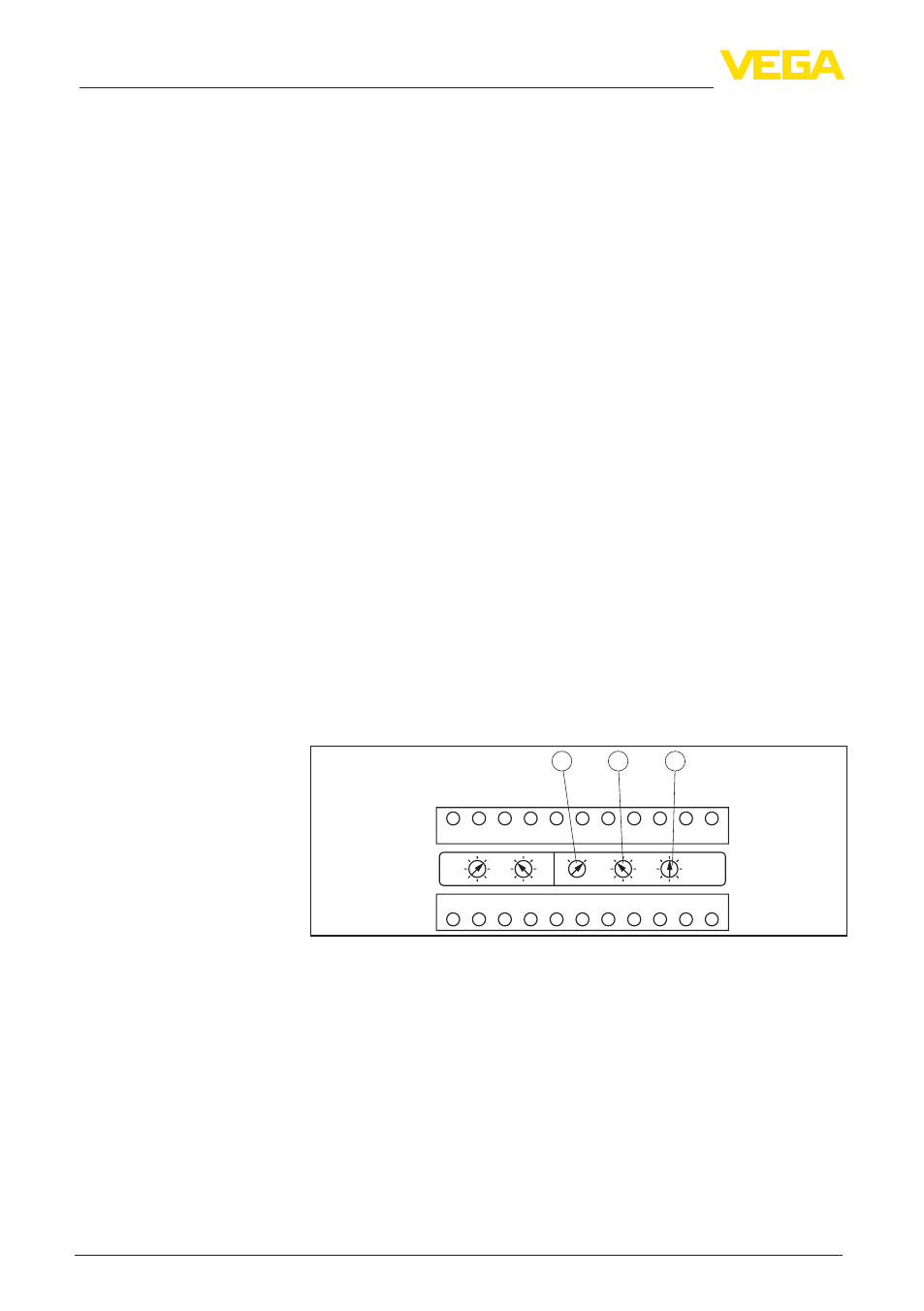

Рис. 18: Переключатели выбора адреса
1 Адреса меньше 100 (набор 0), адреса больше 100 (набор 1)
2 Десятичный разряд адреса (набор от 0 до 9)
3 Целая часть адреса (набор от 0 до 9)
Программная адресация действует, если на устройстве
посредством переключателей адреса установлен адрес 126 или
больше.
Процедура присвоения адреса описана в руководстве по
эксплуатации "Модуль индикации и настройки".
Адрес устройства
Аппаратная адресация
Программная адреса-
ция
