16
4 Монтаж
MINITRAC 31 • Profibus PA
43836-R
U-130731
L
L
L
1
4
a
b
2
3

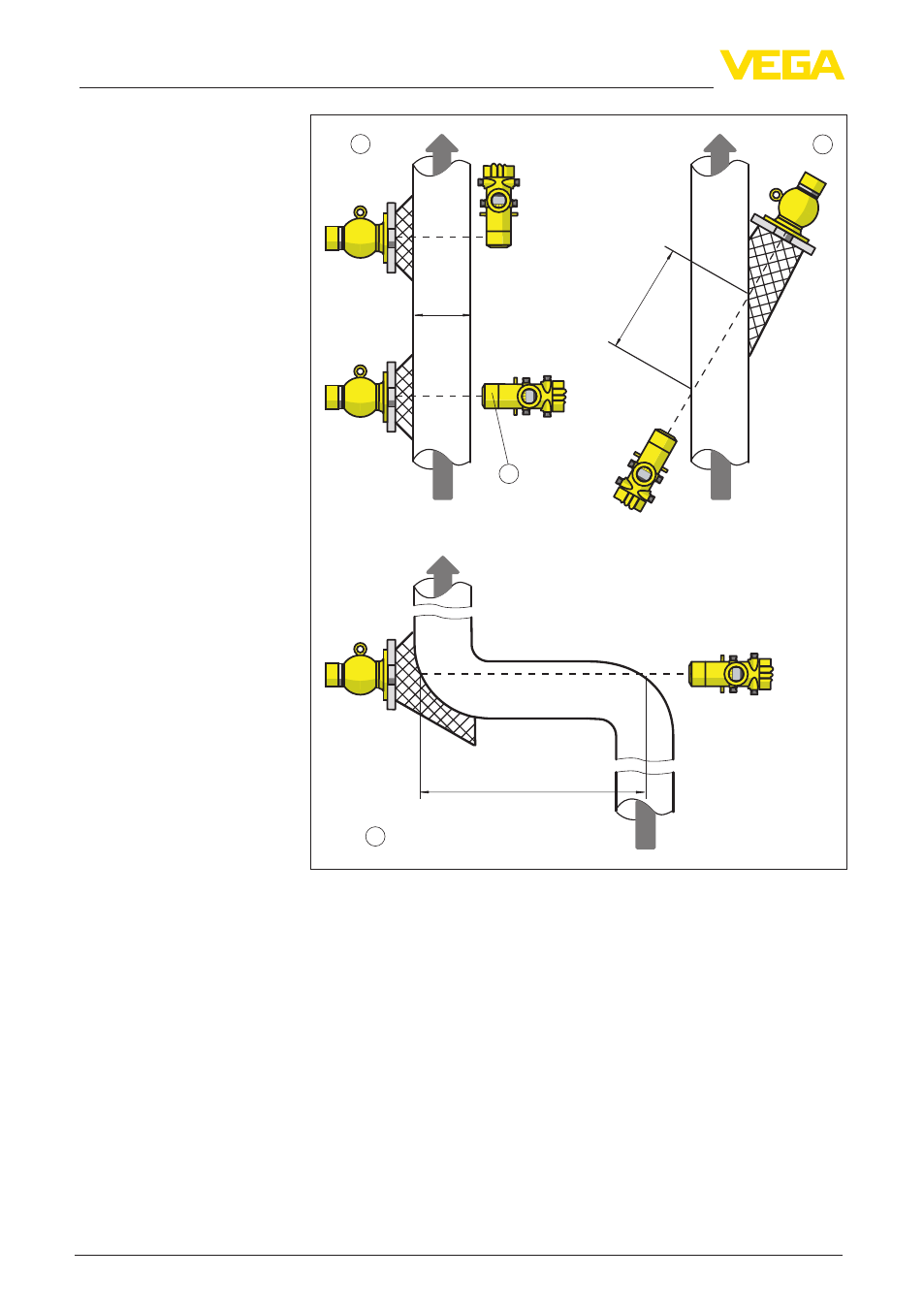

Рис. 5: Варианты монтажа для измерения плотности или концентрации
1a Прямоугольное просвечивание - монтаж горизонтально к трубе
1b Прямоугольное просвечивание - монтаж вертикально к трубе или при
применении свинцового кожуха для защиты от фонового излучения
2 Косоугольное просвечивание для увеличения просвечиваемой длины
(L)
3 Увеличение просвечиваемой длины (L) посредством вставки колена
трубопровода как измерительного отрезка
4 Встроенный свинцовый кожух для защиты от фонового излучения -
прибор экранирован сбоку
При измерении плотности разность излучения при различной
плотности очень мала, прежде всего при малых диаметрах
трубопровода.
Поэтому важно экранировать постороннее излучение. Для
защиты от постороннего излучения устройство, по заказу,
