6 Работа с питанием от батареи и энергосберегающий режим
PLICSMOBILE T61 • Внешний модуль мобильной связи GSM/GPRS
37700-R
U-130320
Примечание:
Трубный кронштейн солнечного модуля подходит для труб
диаметром 30 … 60 мм (1.2 … 1.4 in). Если PLCSMOBILE должен
монтироваться на той же самой трубе, то нужна труба ø 60 мм.
Для предупреждения излишнего падения напряжения
на соединительной линии, монтируйте PLICSMOBILE в
непосредственной близости к солнечному модулю.
1
2

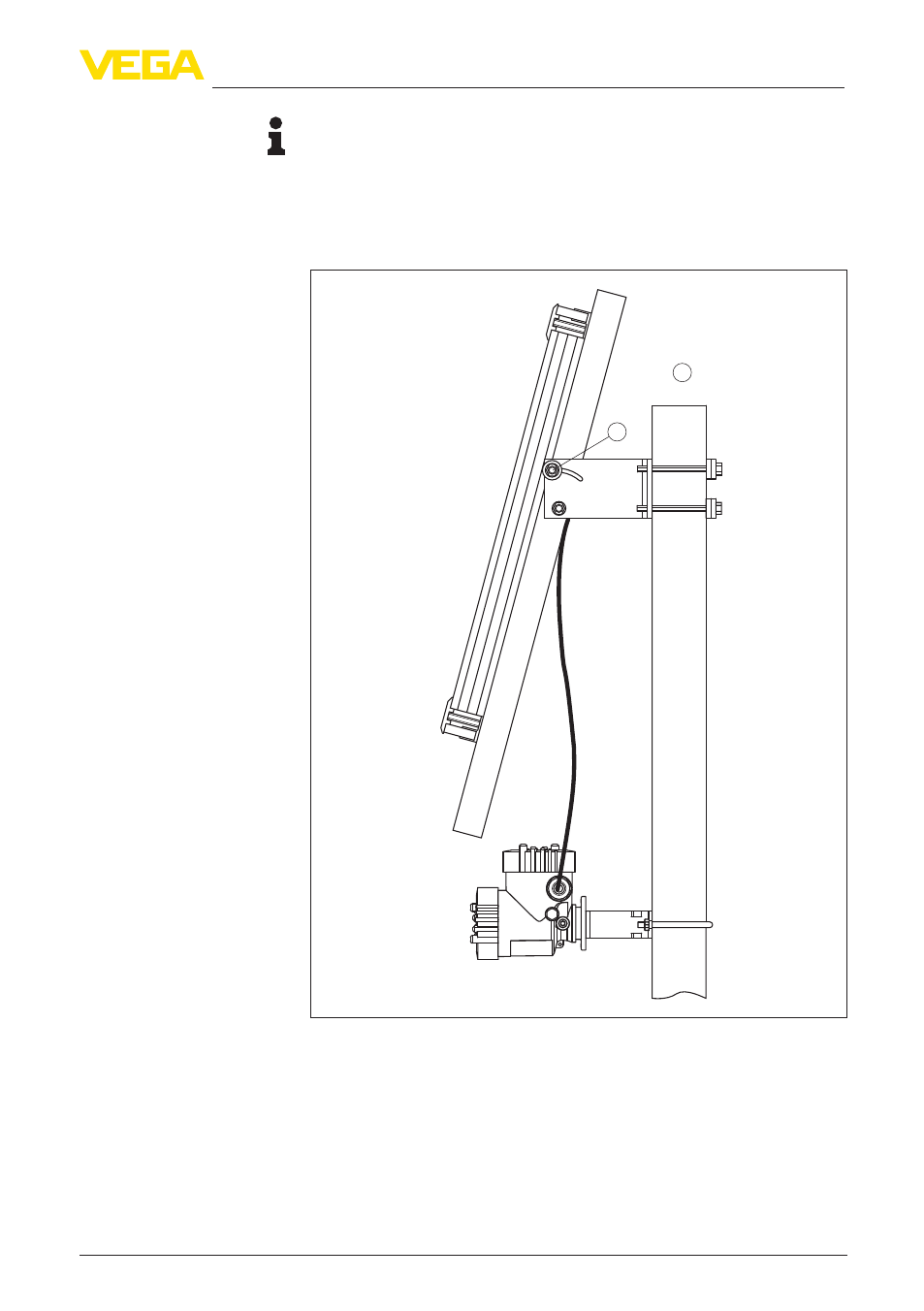

Рис. 9: Монтаж PLICSMOBILE на трубе, с солнечным модулем
1 Труба/мачта ø 60 мм (1.4 in)
2 Установочный винт угла наклона
Солнечный модуль изготовлен с соединительным кабелем
длиной 5 м. Свободный конец кабеля вводится через резьбовое
соединение в отсек электроники PLICSMOBILE. Подключение
см. в гл. "Подключение к источнику питания". При этом черный
Подключение
