16

5 Подключение к источнику питания

PLICSMOBILE T61 • Внешний модуль мобильной связи GSM/GPRS

37700-R

U-130320

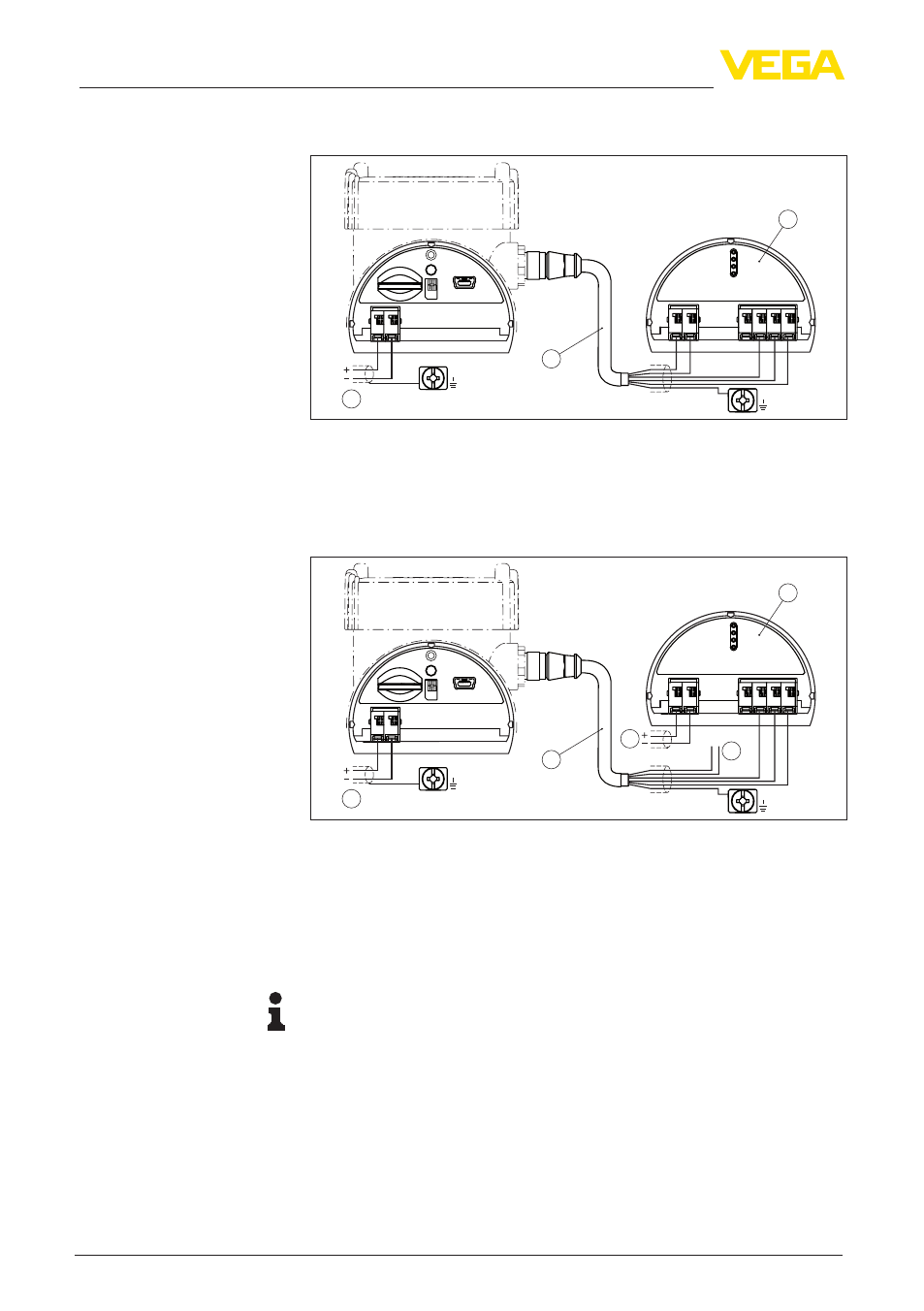

5.5 Схема подключения

1

PLICSMOBILE

2

3

5

1

2

+

( )

(-)

6 7 8

4...20mA

USB

Status

Test

SIM-Card

1

2

+

( )

(-)

Рис. 6: Подключение источника питания в корпусе электроники
1 Питание

2 Соединительный кабель датчика с источником питания

3 Датчик серии plics

®

(только в однокамерном корпусе с интерфейсом

I²C)

5

1

2

+

( )

(-)

6 7 8

4...20mA

1

3

5

2

4

USB

Status

Test

SIM-Card

PLICSMOBILE

1

2

+

( )

(-)

Рис. 7: Подключение источника питания в корпусе электроники
1 Питание

2 Соединительный кабель датчика без источника питания

3 Отдельный источник питания для датчика

4 Датчик серии plics

®

(только в однокамерном корпусе с интерфейсом

I²C)

5 Свободные провода, которые должны быть изолированы

Примечание:

Если датчик питается от внешнего источника, два свободных

провода (№ 1/2) соединительного кабеля датчика должны быть

изолированы.

Схема подключения с

питанием датчика через

PLICSMOBILE

Схема подключения

при внешнем питании

датчика
