5 Подключение к источнику питания
PLICSMOBILE T61 • Внешний модуль мобильной связи GSM/GPRS
37700-R
U-130320

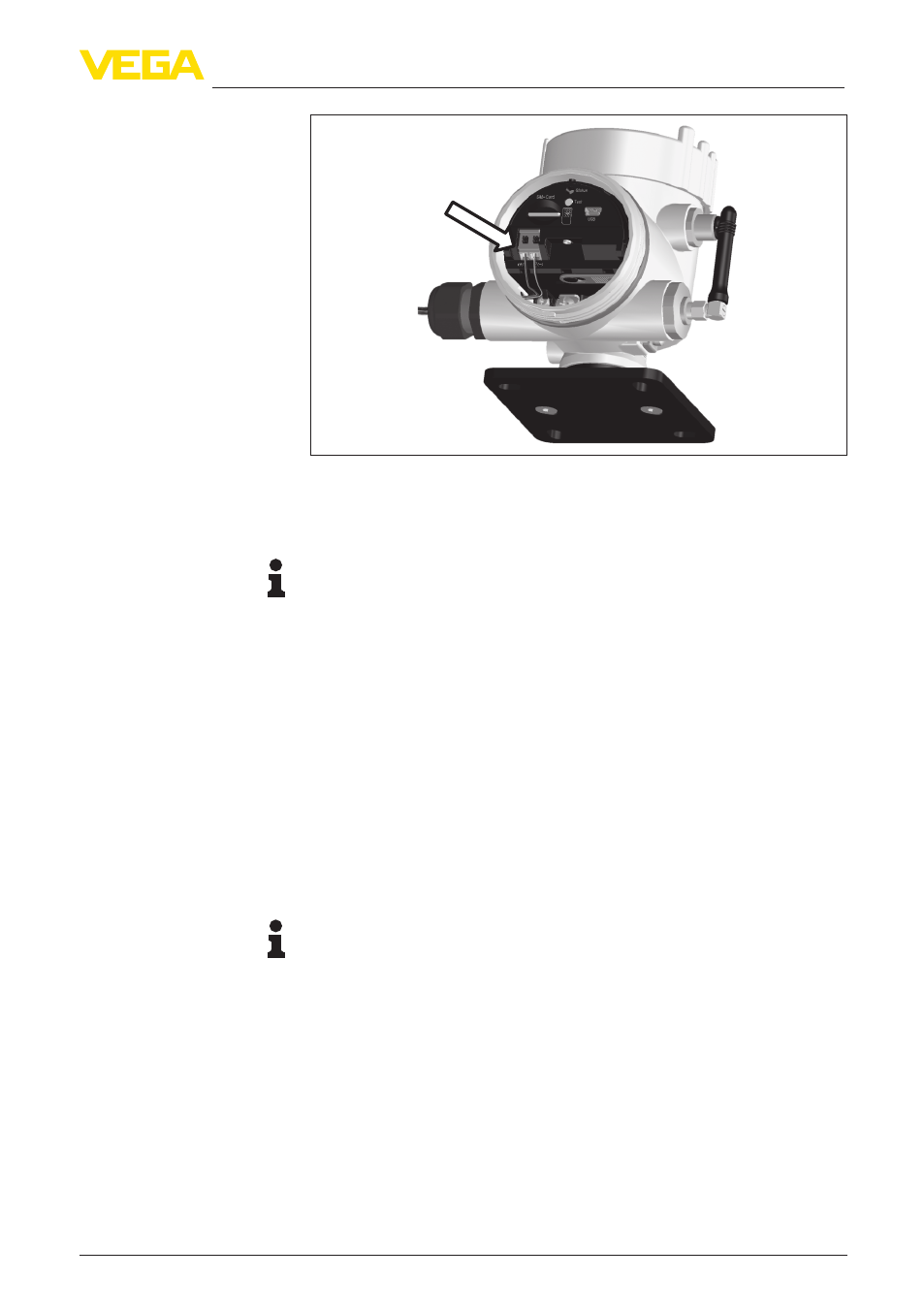

Рис. 5: Подключение: шаги 4 и 5
5. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие
контакта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.
6. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
7. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
8. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
9. Завинтить крышку корпуса.
Электрическое подключение выполнено.
Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть
и вытащить клеммный блок. При установке клеммного блока
назад должен быть слышен звук защелкивания.
