4 Монтаж
PLICSMOBILE T61 • Внешний модуль мобильной связи GSM/GPRS
37700-R
U-130320
62 mm (2.44")
12 mm
(0.47")
7 mm (0.28"
)
85 mm (3.35")

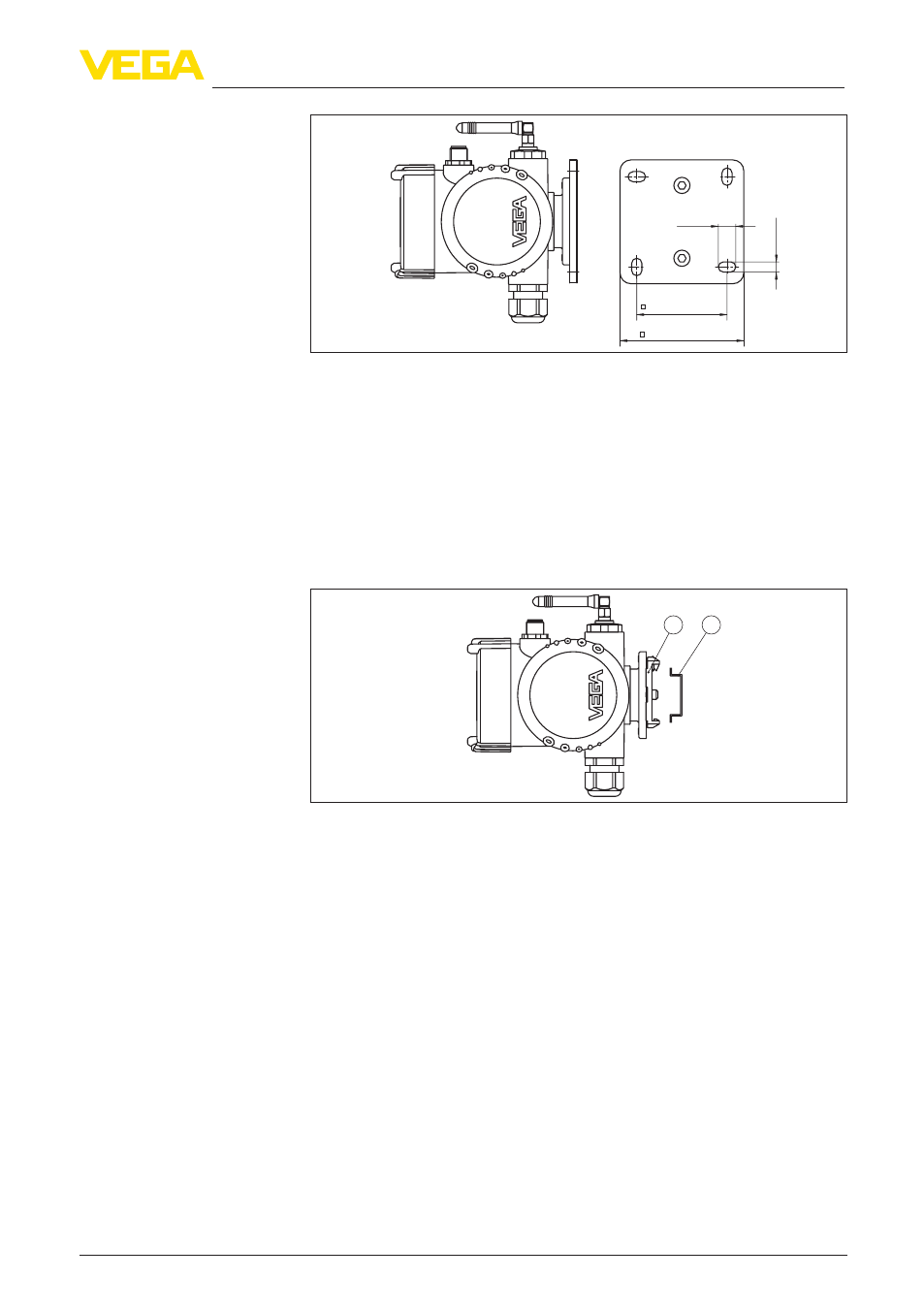

Рис. 2: PLICSMOBILE T61 для монтажа на стене. Монтажная панель - вид
снизу.
PLICSMOBILE T61 для монтажа на несущей рейке поставляется
с уже смонтированным адаптером для крепления на рейке
35 x 7,5.
→
Без помощи инструмента защелкнуть прибор на рейке.
Ослабить шину также можно без инструмента. Благодаря
встроенной пружине, нужно только слегка надавить сбоку
на прибор.
1
2
Рис. 3: PLICSMOBILE T61 для монтажа на несущей рейке
1 Адаптерная планка
2 Несущая рейка
PLICSMOBILE T61 для монтажа на трубе поставляется
с монтажными принадлежностями в виде держателя
измерительного прибора и четырех винтов с внутренним
шестигранником M5 x 12.
→
Смонтировать держатель прибора на цоколе PLICSMOBILE
T61 в соответствии со следующим рисунком. После чего
можно закрепить прибор на трубе с помощью изогнутой
скобы.
Монтаж на несущей
рейке
Монтаж на трубе
