5 Подключение к источнику питания
VEGABAR 55 • Foundation Fieldbus - с климатической компенсацией
39443-R
U-130320
5.5 Схема подключения (двухкамерный
корпус Ex d)
I²C
2
3
1
Display
Typ:
1 2 5 6 7 8
Bus
Sim.

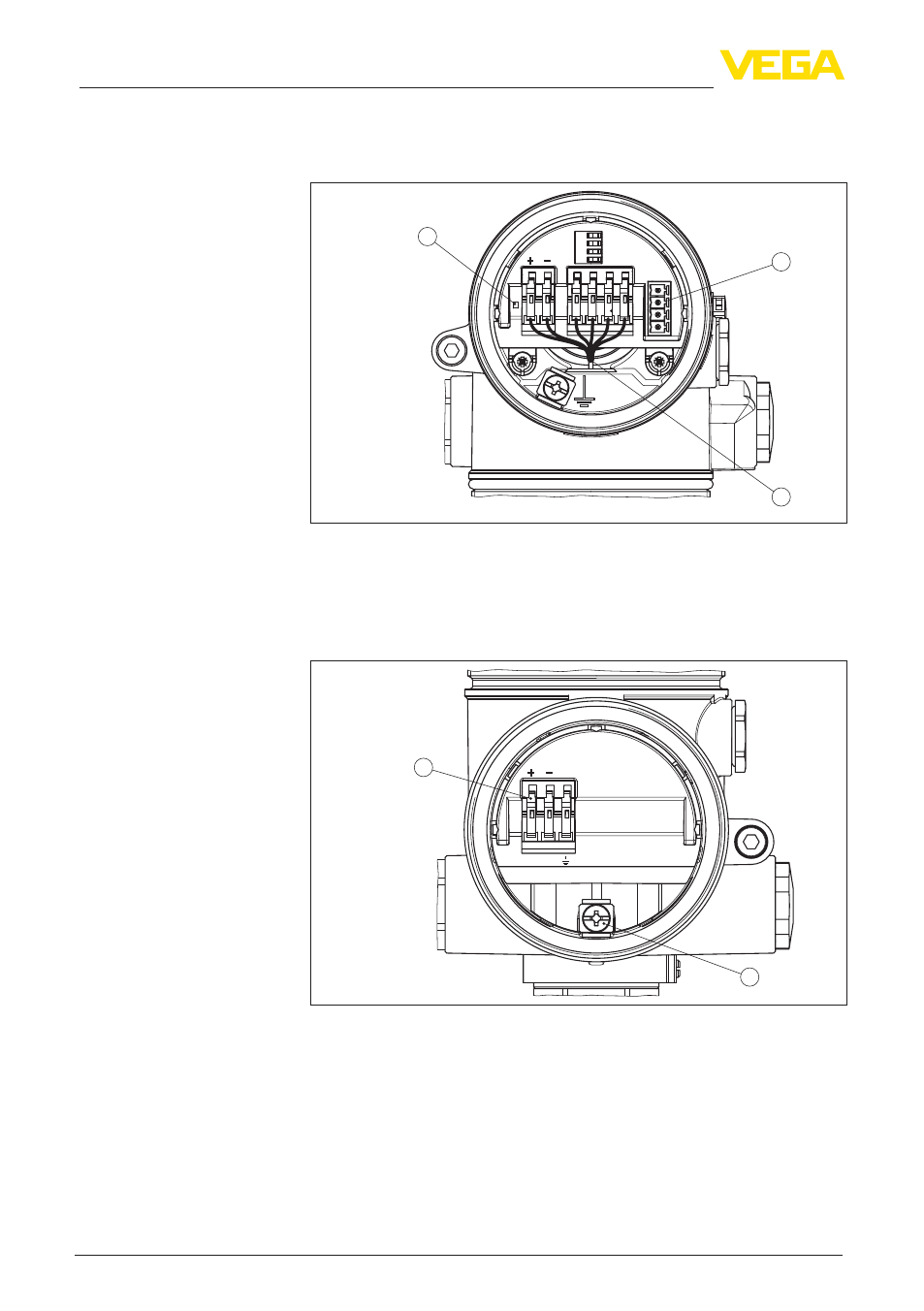

Рис. 14: Отсек электроники (двухкамерный корпус)
1 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Внутренняя соединительная линия к отсеку подключения
1
2
1 2
Рис. 15: Отсек подключения (двухкамерный корпус Ex d)
1 Пружинные контакты для подключения питания и экрана кабеля
2 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
