5 Подключение к источнику питания
VEGABAR 55 • Foundation Fieldbus - с климатической компенсацией
39443-R
U-130320
1
2
3
Display
1 2 I2C

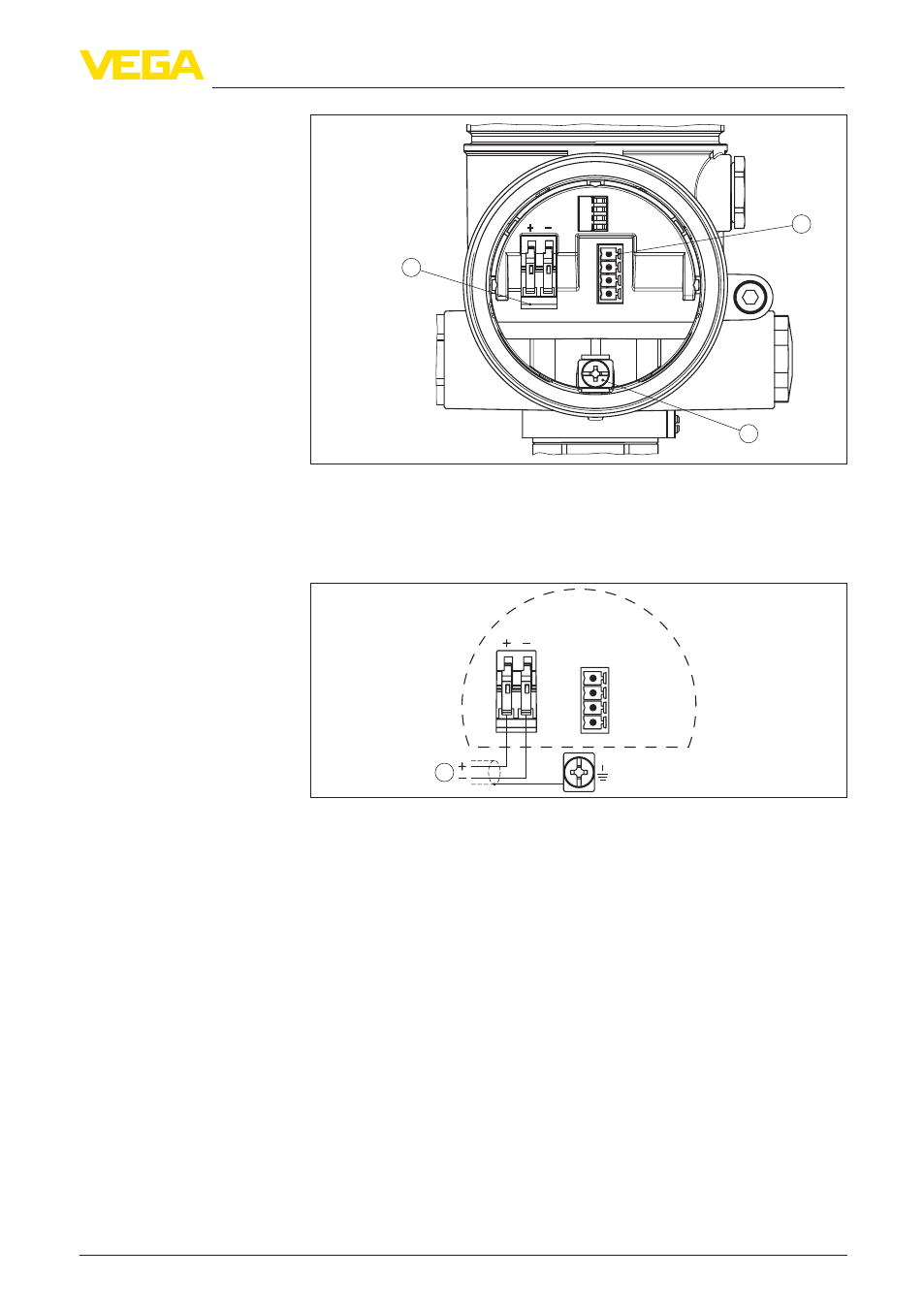

Рис. 12: Отсек подключения (двухкамерный корпус)
1 Пружинные контакты для источника питания
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Клемма заземления для подключения экрана кабеля
I2C
1
1 2
Рис. 13: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
Отсек подключения
Схема подключения
