Чувствительный элемент дуплекс стандарт./двойное уплотнение, с резьбой и пластиковым корпусом
VEGAWELL 52
- Duplex-резьбовое присоединение
L
234 mm (9.21")
20 mm
(0.79")
74 mm
(2.91")
ø 32 mm
(1.26")
ø 40 mm
(1.58")
SW 27 mm
(1.06")
ø 32 mm
(1.26")
230 mm (9.06")
ø 8 mm
(0.32")
ø 22 mm
(0.87")
ø 8 mm
(0.32")
G½
SW 41 mm
(1.61")
G1
G¼
18 mm
(0.71")
45 mm
(1.77")
ø 40 mm
(1.58")
1
2

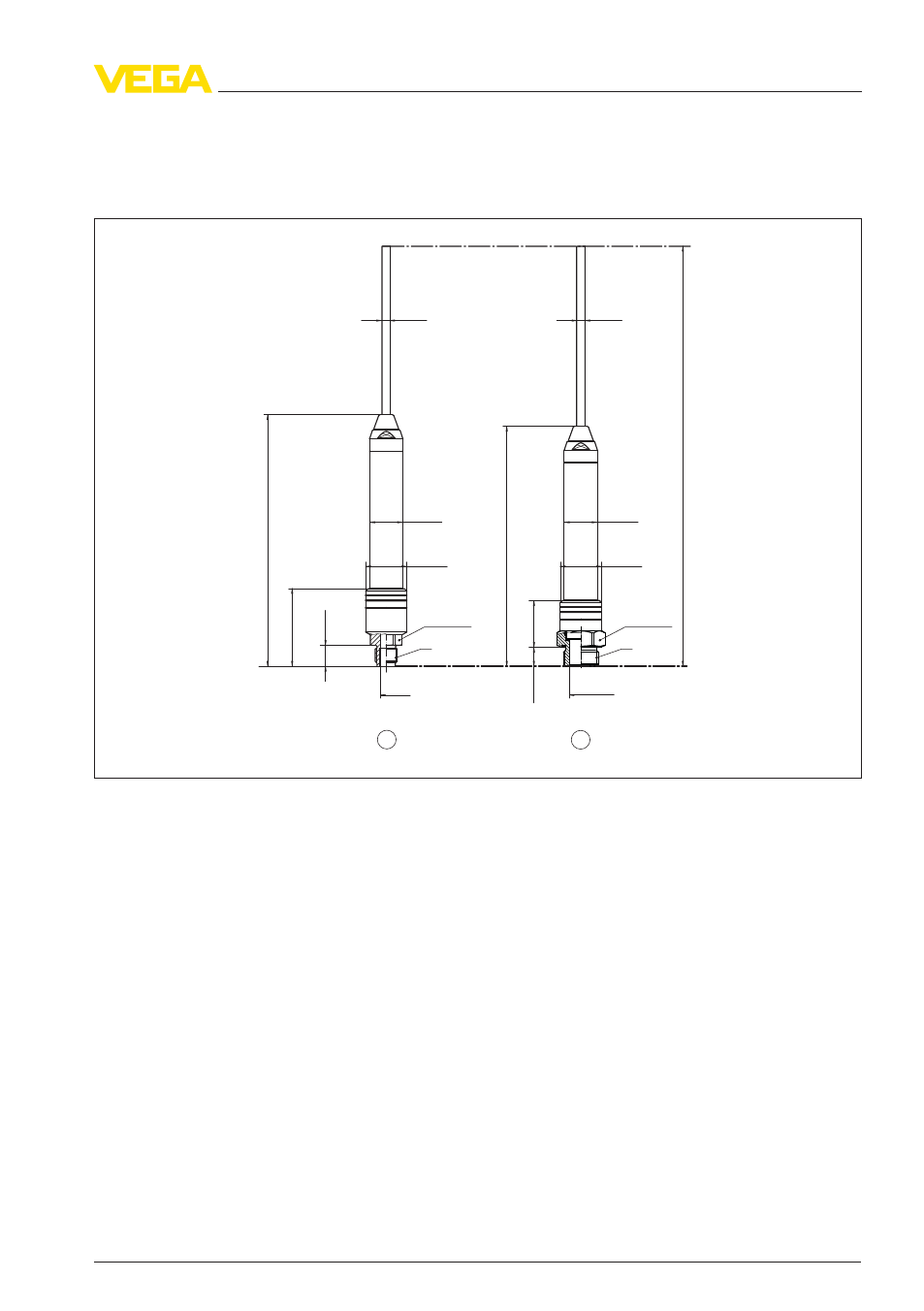

Рис. 18: VEGAWELL 52 - с резьбовым присоединением и чувствительным элементом Duplex
1
Резьбовое присоединение G½ внутри G¼
2
Резьбовое присоединение G1
VEGAWELL
52 • 4 … 20
mA
37
8 Приложение
