8 .2 Размеры
VEGAWELL 52 - 316L/ титан 22 мм
1 2
L
175 mm (6.89")
220 mm (8.66")
ø 22 mm
(0.87")
220 mm (8.66")
ø 22 mm
(0.87")
52 mm (2.05")
38,5 mm
(1.52")
14 mm (0.55")
48 mm
(1.89")
22 mm
(0.87")
ø 8 mm
(0.32")
G1 A/
NPT1
SW27
(1.06")

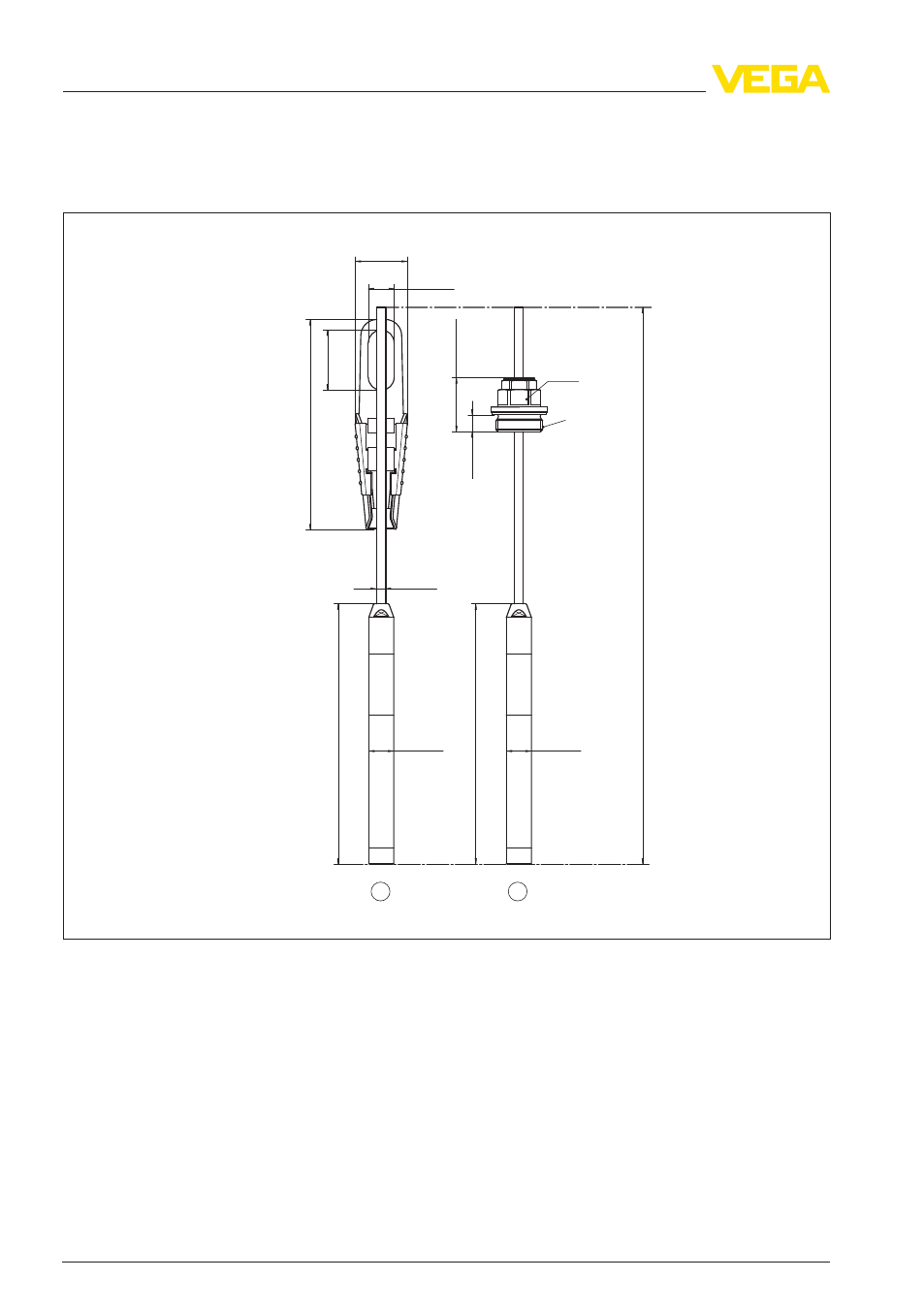

Рис. 15: VEGAWELL 52 - с чувствительным элементом 316L/титан 22 мм
1 Чувствительный элемент с натяжных зажимом
2 Чувствительный элемент с резьбовым соединением
