4
3
2
5
6
7
1

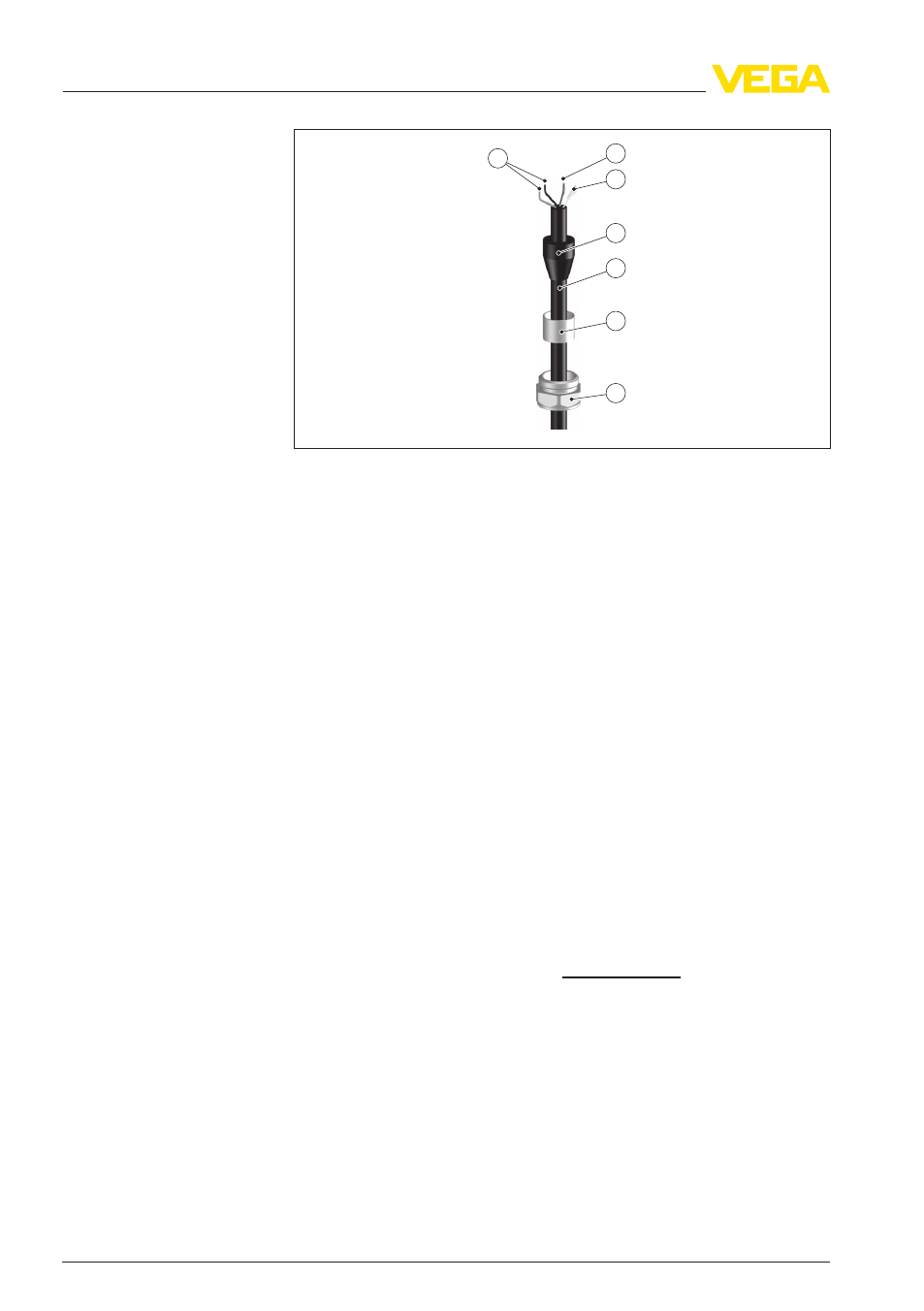

Рис. 13: Строение уплотнения кабеля
1
Соединительные линии (в зависимости от исполнения - до 6 шт.)
2
Кабельный экран
3
Капилляр для выравнивания давления с фильтрующим элементом
4
Уплотнительный конус
5
Несущий кабель
6
Конусная втулка
7
Уплотнительный винт
6
Боковыми кусачками обрезать несущий трос на желаемую
длину.
7
Удалить прибл. 10 см обкладки кабеля, провода зачистить
прибл. на 1 см, надеть фильтр-насадку.
8
Уплотнительный винт, конусную втулку и уплотнительный
конус надеть на несущий трос и ввести кабель в резьбовой
штуцер, провода через кабельный ввод ввести в монтажную
плату.
Все необходимые действия выполнены.
6
.5
Ремонт прибора
При необходимости ремонта сделать следующее:
С нашей страницы в Интернете
www.vega.com через меню
"Downloads - Formulare und Zertifikate - Reparaturformular" загру-
зить формуляр возврата (23 KB).
Заполнение такого формуляра позволит быстро и без дополни-
тельных запросов произвести ремонт.
l
Распечатать и заполнить бланк для каждого прибора
l
Прибор очистить и упаковать для транспортировки
l
Заполненный формуляр и имеющиеся данные безопасности
прикрепить снаружи на упаковку
24
VEGAWELL
52 • 4 … 20
mA
