4
.4
Порядок монтажа с резьбовым штуцером
или корпусом
2
3
1

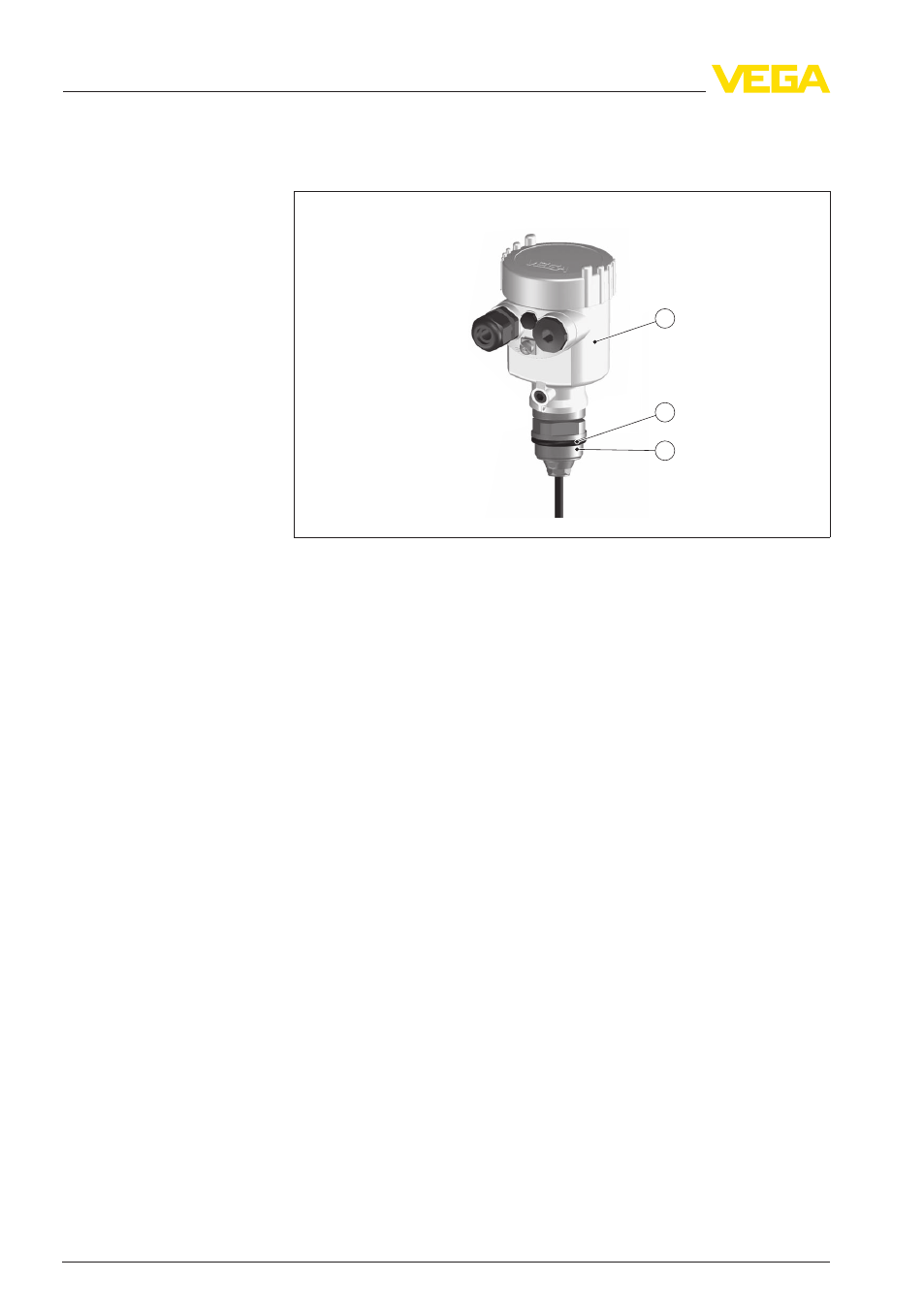

Рис. 6: Пластиковый корпус
1
Корпус
2
Уплотнение
3
Резьба для ввертывания
Для монтажа VEGAWELL 52 выполнить следующее:
1
Штуцер G1½ A или 1½ NPT приварить к крыше емкости
2
Чувствительный элемент продвинуть через приварной шту-
цер
3
Резьбу с уплотнением ввернуть в штуцер и затянуть ключом
SW
46
2)
Для демонтажа выполнить описанные выше действия в обратном
порядке.
Для монтажа VEGAWELL 52 выполнить следующее:
1
Монтажный кронштейн закрепить на желаемой высоте на
стенке бассейна
2
Чувствительный элемент провести через отверстие монтаж-
ного уголка и контргайку
3
Ключом SW 46 затянуть контргайку на резьбе.
2)
Резьбу 1½ NPT уплотнить тефлоном, пенькой или другим стойким
материалом.
Монтаж на емкости
Монтаж на бассейне
