9
3 Описание изделия
VEGABAR 53 • 4 … 20 mA/HART
36722-R
U-130320
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
2
1
13
10
5
4
3
6
7
8
9
11
12
14

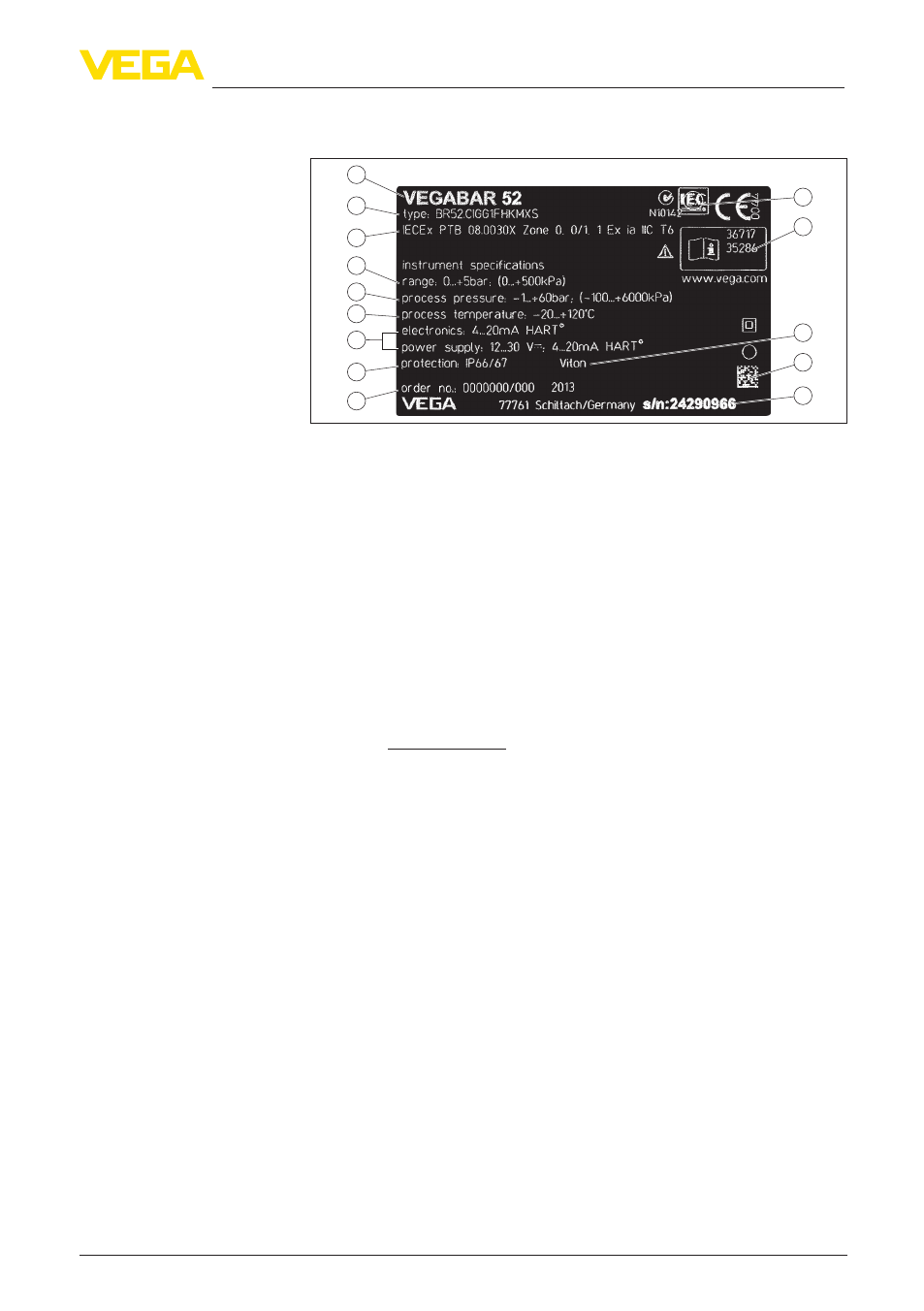

Рис. 2: Данные на типовом шильдике (пример)
1 Тип устройства
2 Код изделия
3 Разрешения
4 Диапазон измерения
5 Давление процесса
6 Температура процесса
7 Электроника, питание
8 Степень защиты
9 Номер заказа
10 Серийный номер
11 Матричный штрихкод для приложения для смартфона
12 Материал уплотнения к процессу
13 Идент. номера документации
14 Орган по сертификации для маркировки CE
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
Данное руководство по эксплуатации действует для следующих
исполнений устройства:
•
Программное обеспечение 3.82 и выше
3.2 Принцип работы
Преобразователь давления VEGABAR 53 предназначен для
измерения избыточного давления, абсолютного давления
или вакуума. Измеряемые среды - газы, пары или жидкости в
диапазонах измерения до 4000 bar (400 MPa), а при исполнении
измерительной ячейки заподлицо - также вязкие жидкости в
диапазонах до 600 bar (60 MPa).
Давление процесса, через мембрану из нержавеющей стали
и заполняющую жидкость, воздействует на чувствительный
элемент, вызывая в нем изменение сопротивления, это
изменение преобразуется в соответствующий выходной сигнал
и выдается как измеренное значение. Для измерительных
Типовой шильдик
Сфера действия дан-
ного Руководства по
эксплуатации
Область применения
Принцип действия
