4 Монтаж
VEGABAR 53 • 4 … 20 mA/HART
36722-R
U-130320
Использовать подходящее уплотнение:
•
Присоединение GV, GF, GC: уплотнение перед резьбой
- или -
Уплотнить резьбу стойким уплотнительным материалом:
•
Присоединение GN
→
С помощью подходящего гаечного ключа и шестигранника
присоединения ввернуть VEGABAR 53 в приварной штуцер.
Размер гаечного ключа см. в гл. "Размеры".
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
Применять только подходящее для данного присоединения
уплотнение. См. Инструкцию "Приварные штуцеры и
уплотнения".
4.4 Порядок монтажа выносного корпуса
1. Обозначить отверстия в соответствии со следующей схемой.
2. Монтажную планку закрепить на стене с помощью 4 винтов.
90 mm (3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm (2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)

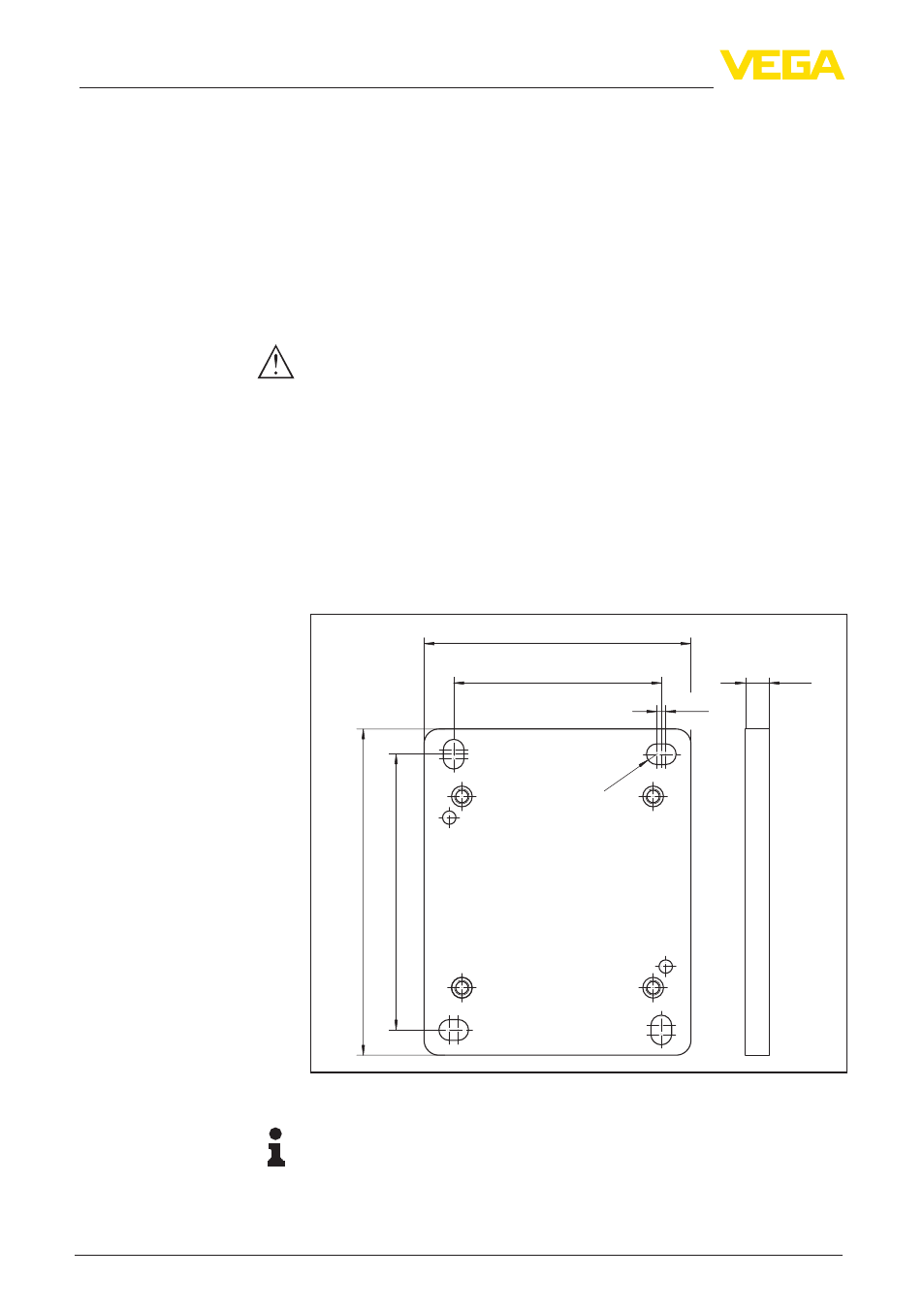

Рис. 6: Схема отверстий - планка для монтажа на стене
Рекомендация:
Планку нужно монтировать таким образом, чтобы кабельный
ввод на цокольном корпусе смотрел вниз. Цокольный корпус
можно повернуть на монтажной планке на 180°.
Уплотнение/резьбовой
монтаж
Уплотнение/Монтаж с
гигиеническим присое-
динением
Монтаж на стене
