VEGA VEGABAR 53 4 … 20 mA_HART - Инструкция (Страница 24)

24
5 Подключение к источнику питания
VEGABAR 53 • 4 … 20 mA/HART
36722-R
U-130320
I2C
1
1 2

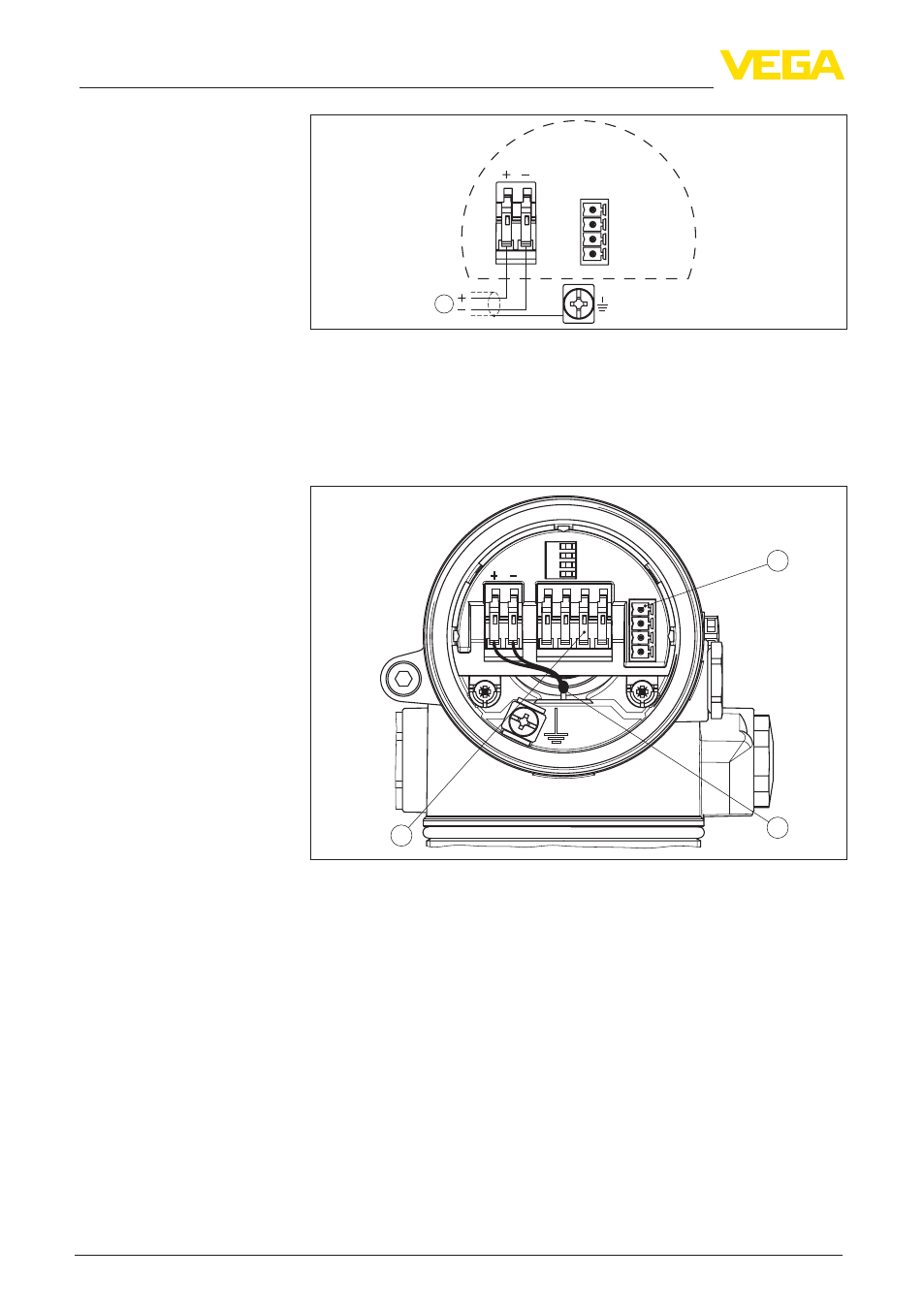

Рис. 13: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Схема подключения (двухкамерный
корпус Ex d)
1
3
2
Display
1 2 5 6 7 8
I2C
Рис. 14: Отсек электроники (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
Схема подключения
Отсек электроники
