10 Приложение
VEGABAR 53 • 4 … 20 mA/HART
36722-R
U-130320
Ʋ Клемма заземления
316Ti/316L
Ʋ Токопроводящее соединение
Между клеммой заземления и присоединением
Ʋ Соединительный кабель между
чувствительным элементом и
выносным корпусом электроники у
исполнения IP 68
PUR
Ʋ Крепление типового шильдика на
соединительном кабеле
Твердый полиэтилен
Ʋ Соединительный кабель у исполне-
ния IP 68 1 bar
PE, PUR
Вес прибл.
0,8 кг (1.764 lbs)
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Выходные значения HART в соответствии со стандартом HART 5.0
Ʋ Primary Value
Давление
Ʋ Secondary Value
Температура
11)
Разрешающая способность сигнала
1,6 µA
Сигнал неисправности - токовый
выход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток
22 mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Исполненная Рекомендация NAMUR NE 43
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

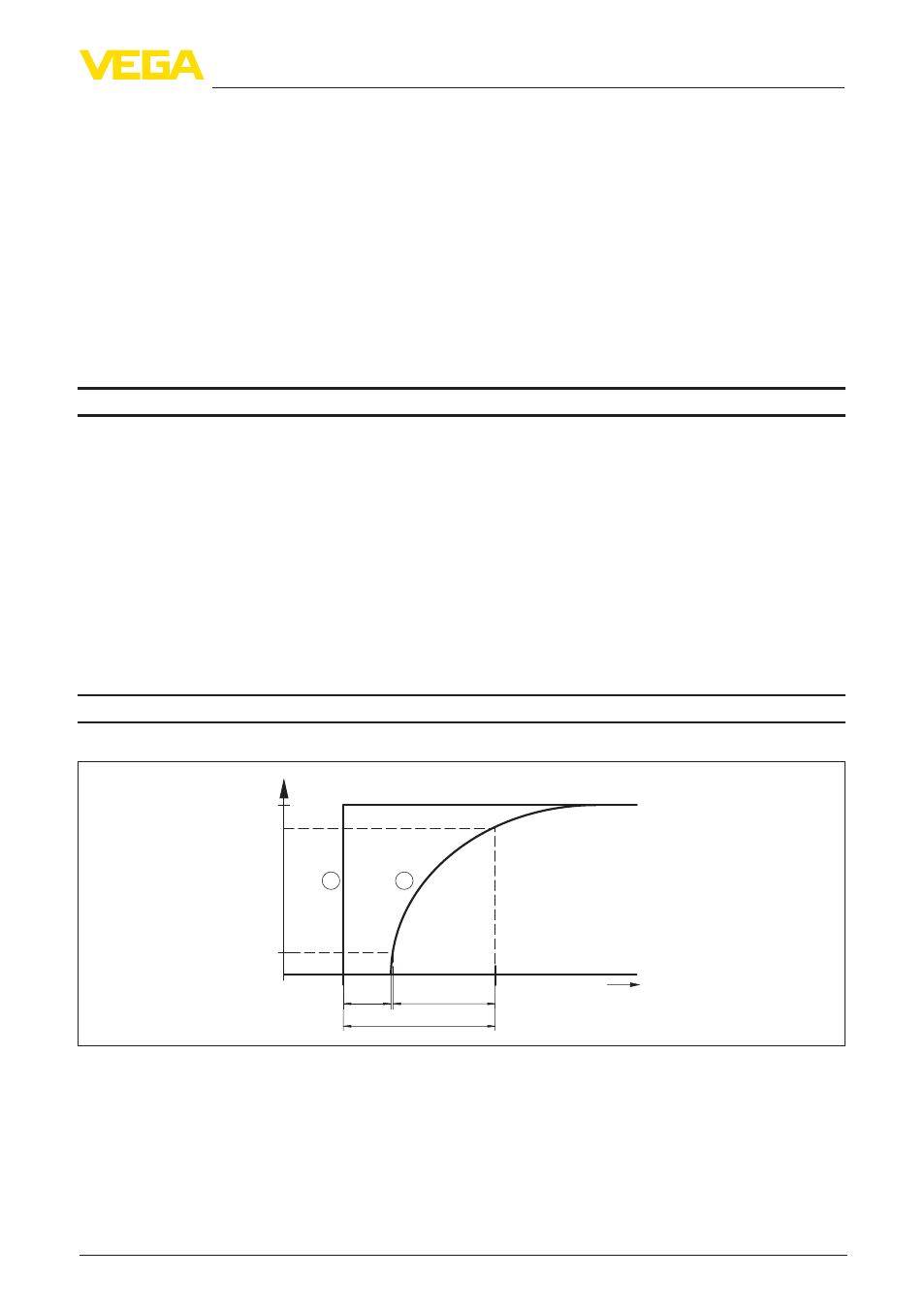

Рис. 27: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
≤ 150 ms
11)
В зависимости от устройства и присоединения к процессу, значение температуры может отличаться от
фактической температуры процесса.
