11 Приложение
VEGAPULS 66 с опускной трубой • 4 … 20 mA/HART - четырехпроводный
36524-R
U-121123
Корпус
1
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT

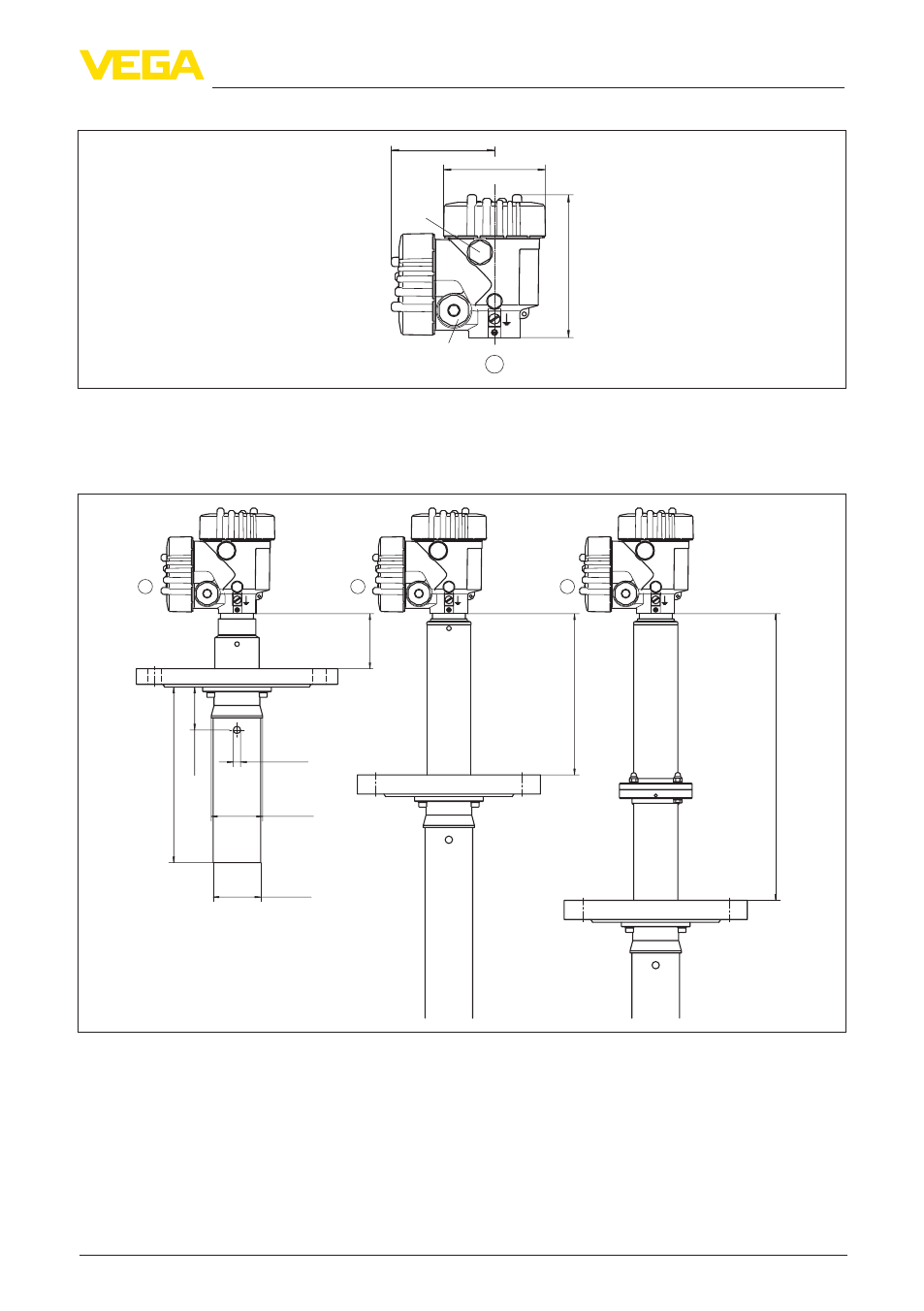

Рис. 17: Размеры корпуса - с установленным модулем индикации и настройки корпус выше на 9 мм
(0.35 in)
VEGAPULS 66, исполнение с опускной трубой
L
ø 52 mm
(2.05")
ø 8 mm
(0.32")
ø 56 mm
(2.21")
47 mm (1.85"
)
60 mm (2.36"
)
180 mm (7.09"
)
317 mm (12.48"
)
2
3
1
Рис. 18: VEGAPULS 66, исполнение с опускной трубой
4)
1 Стандартное исполнение
2 Исполнение для высоких температур -60 … +250 °C (-76 … +482 °F)
3 Исполнение для высоких температур -60 … +400 °C (-76 … +752 °F)
4)
В зависимости от длины опускной трубы и условий процесса следует предусмотреть подходящую до-
полнительную подпорку для трубы.
