5 Подключение к источнику питания
VEGAPULS 66 с опускной трубой • 4 … 20 mA/HART - четырехпроводный
36524-R
U-121123
power supply
4...20mA
active
passiv
e
commo
n
IS GN
D
5
1
/L
/N
2
+
( )
(-)
6 7
8

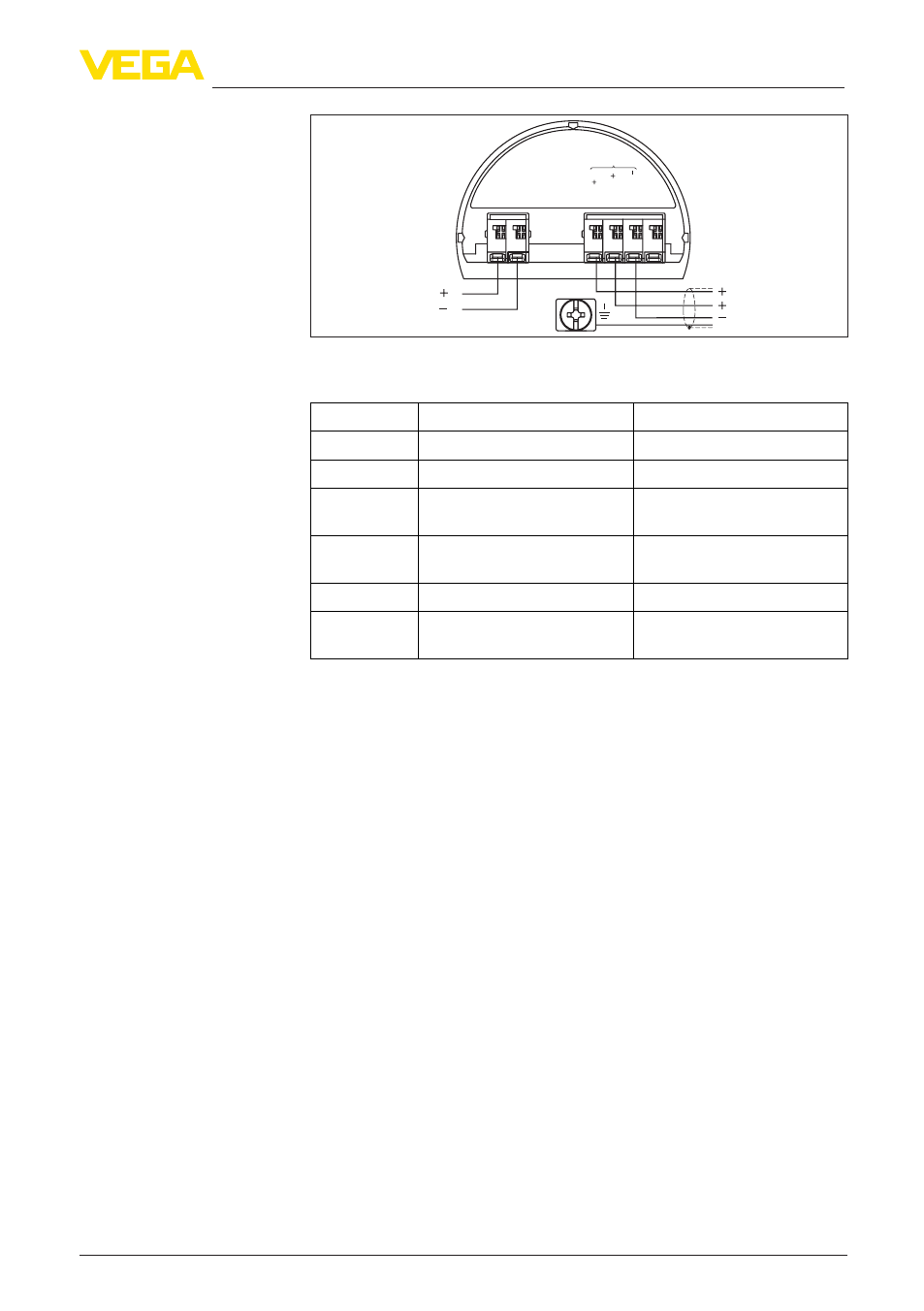

Рис. 6: Отсек подключения в двухкамерном корпусе в случае малого на-
пряжения
Клемма
Функция
Полярность
1
Питание
+/L
2
Питание
-/N
5
Выход 4 … 20 mA (актив-
ный)
+
6
Выход 4 … 20 mA (пассив-
ный)
+
7
Масса - выход
-
8
Функциональная земля при
монтаже по CSA
5.4 Фаза включения
После подключения к источнику питания или после восстанов-
ления напряжения в течение прибл. 30 секунд выполняется
самопроверка устройства:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и программ-
ного обеспечения, обозначения места измерения (на дисплее
или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск измерен-
ного значения" на дисплее или ПК
•
Кратковременный скачок выходного сигнала до установлен-
ного токового значения отказа
Как только будет найдено действительное измеренное значе-
ние, на линии сигнала выдается соответствующий ток (значение
тока соответствует текущему уровню и уже выполненным уста-
новкам, например заводской установке).
Отсек подключения в
случае малого напря-
жения
