Инструкция по эксплуатации VEGA VEGAPULS 66 (≥ 2.0.0 - ≥ 4.0.0) standpipe ver. 4 … 20 mA_HART - four-wire
Страница 24
24
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 66 с опускной трубой • 4 … 20 mA/HART - четырехпроводный
36524-R
U-121123
100%
0%
0,5
m
(19.68
")
5
m
(196.
9")
2
1

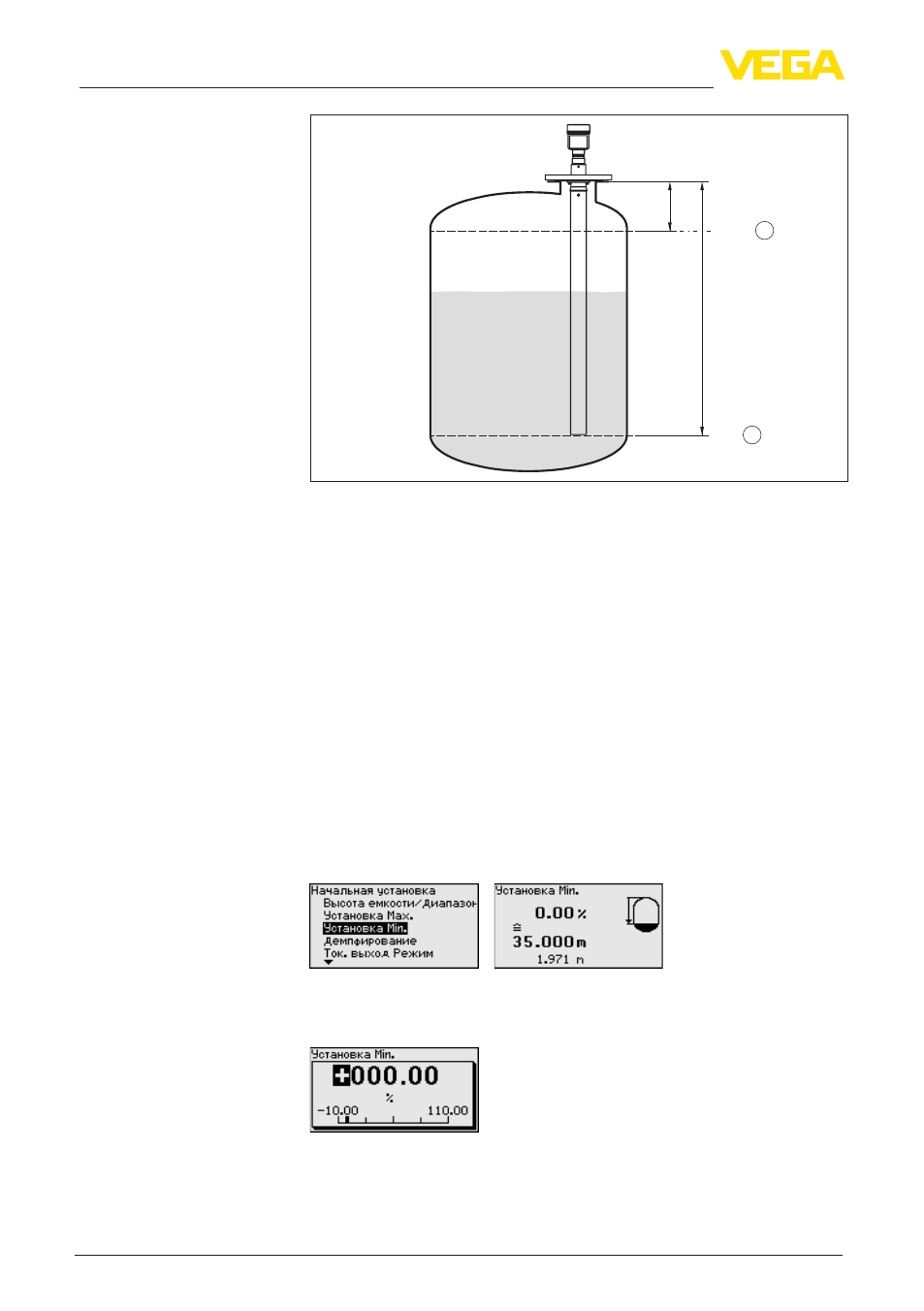

Рис. 10: Пример выполнения Установки Min./Max.
1 Min. уровень = max. измеренное расстояние
2 Max. уровень = min. измеренное расстояние
Если эти значения неизвестны, можно выполнить установку,
например, со значениями расстояния для 10 % и 90 % запол-
нения. Исходной точкой для значений расстояния всегда будет
уплотнительная поверхность резьбы или фланца. Исходя из этой
установки будет рассчитываться собственно высота заполнения.
Для установки Min./Max. фактический уровень не имеет зна-
чения: такая настройка всегда осуществляется без изменения
уровня и может проводиться еще до монтажа прибора на месте
измерения.
Выполнить следующее:
1. Клавишей "[->]" выбрать меню Начальная установка и под-
твердить нажатием [OK]. Клавишей [->] выбрать пункт меню
"Установка Min" и подтвердить нажатием [OK].
2. Клавишей [OK] перейти к редактированию процентного
значения, клавишей [->] поставить курсор на редактируемую
позицию.
3. Клавишей [+] установить желаемое процентное значение и
сохранить нажатием [OK]. Курсор теперь переходит на по-
зицию редактирования значения расстояния.
Начальная установка/
Установка Min
