6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 66 с опускной трубой • 4 … 20 mA/HART - четырехпроводный
36524-R
U-121123
сохранится в памяти как помеха и на указанном расстоянии
уровень определяться более не будет.

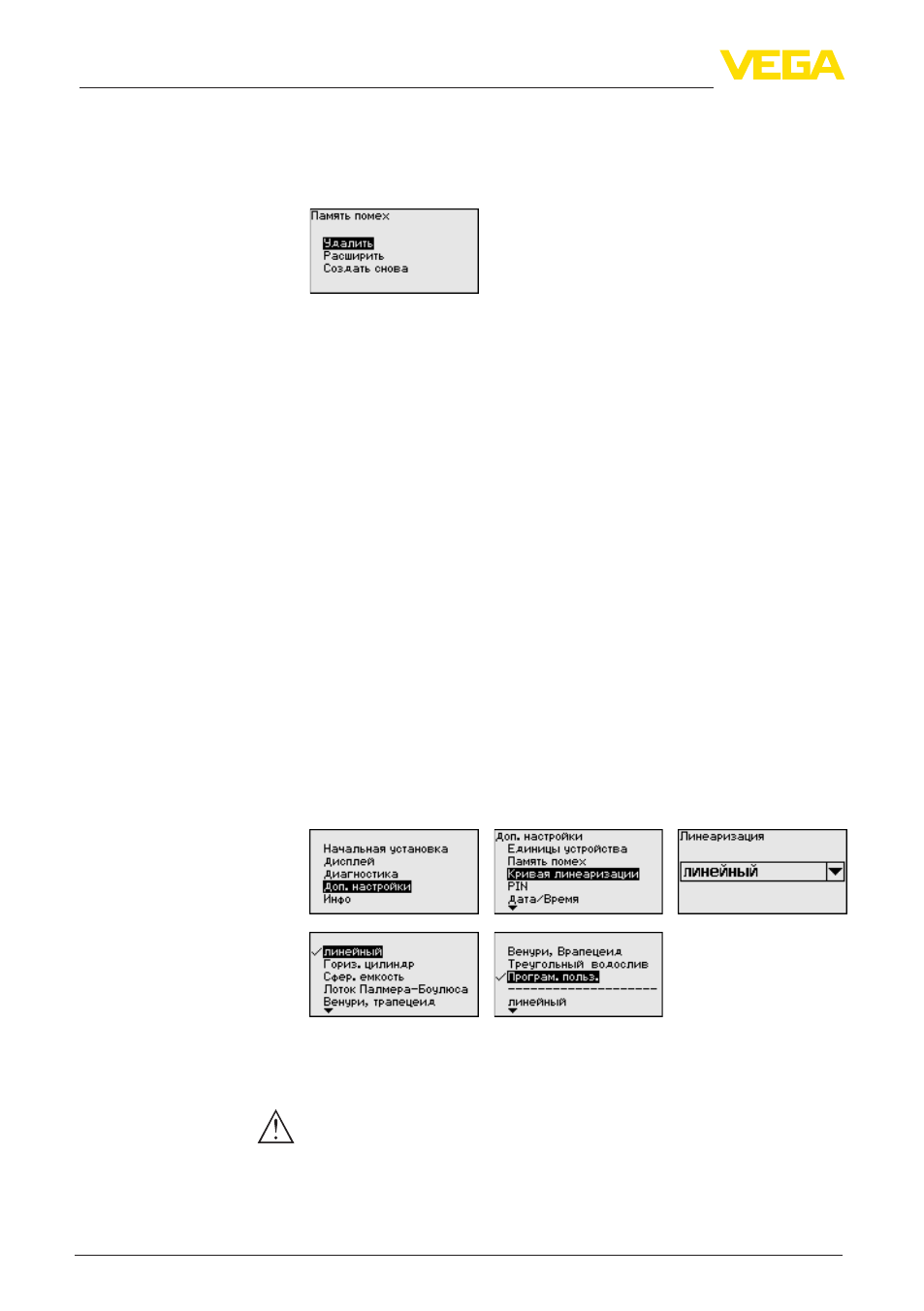

Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
Опция "Удалить" позволяет полностью удалить уже существую-
щую память помех. Это имеет смысл, если уже существующая
память помех более не соответствует условиям измерения в
емкости.
Через меню "Расширить" можно расширить уже созданную па-
мять помех. Это имеет смысл, если память помех была создана
при слишком высоком уровне и могли быть сохранены не все
ложные эхосигналы. При выборе опции "Расширить" будет по-
казано расстояние до поверхности продукта для уже созданной
памяти помех. Теперь можно изменить это значение и расши-
рить память помех до этого диапазона.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, если необходима индикация в единицах объема. Для
таких емкостей имеются соответствующие кривые линеариза-
ции, которые задают отношение между уровнем заполнения в
процентах и объемом емкости.
При активировании подходящей кривой будет правильно ото-
бражаться объем заполнения в процентах. Если объем дол-
жен отображаться не в процентах, а, например, в литрах или
килограммах, то нужно дополнительно задать пересчет в меню
"Дисплей".
После ввода необходимых параметров сохранить установку и
с помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Осторожно!
При применении устройств с соответствующим разрешением
как части защиты от переполнения по WHG необходимо учиты-
вать следующее:
Если выбрана какая-либо кривая линеаризации, то измеритель-
ный сигнал более не будет обязательно линейно пропорциона-
Доп. настройки/Кривая
линеаризации
