11 Приложение
VEGAPULS 66 с эмалевым покрытием • 4 … 20 mA/HART - четырехпроводный
36528-R
U-121123
3
4
2
1

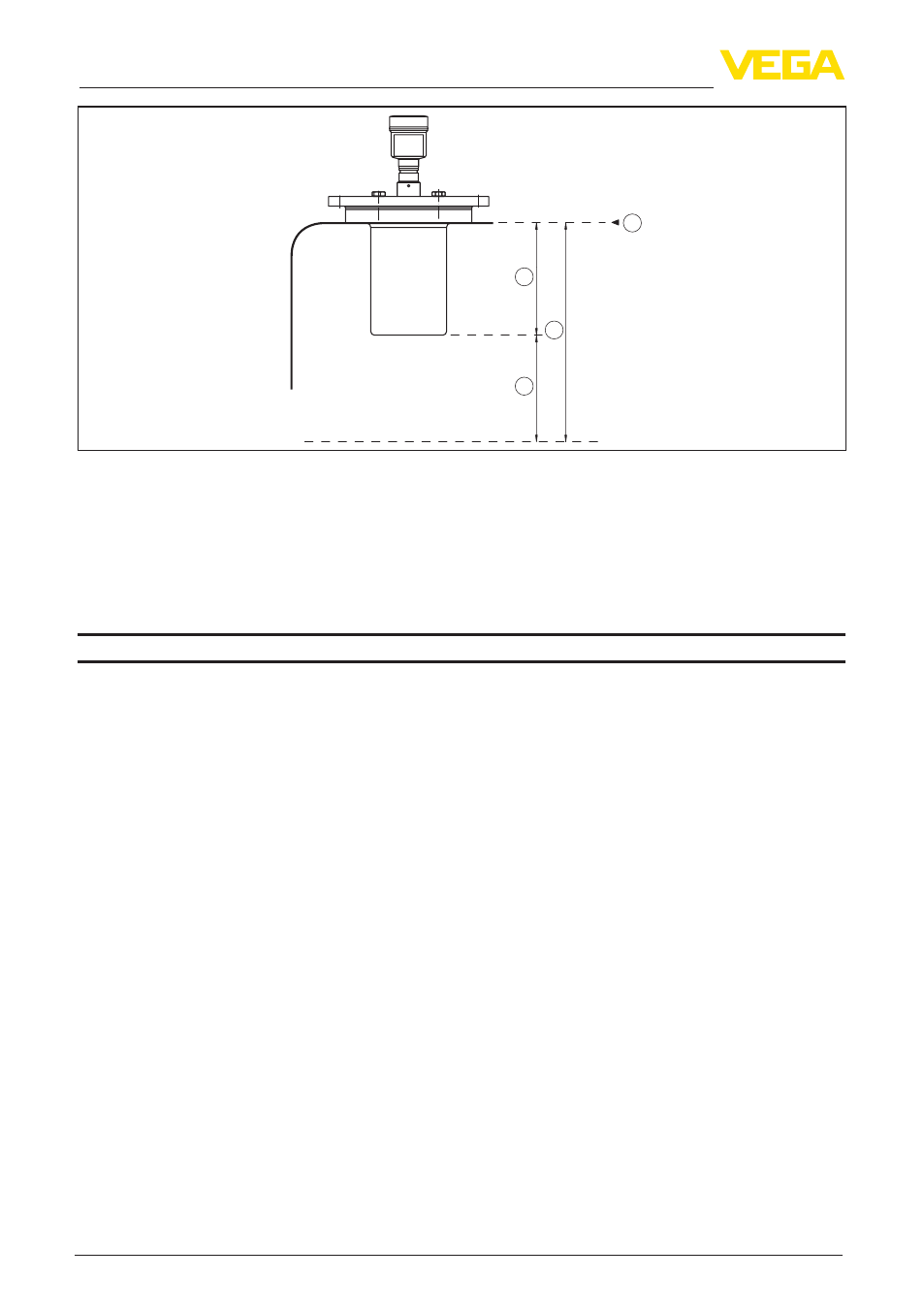

Рис. 42: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения 35 m (114.83 ft)
Рекомендуемый диапазон измерения до 35 м (114.83 ft)
Выходная величина
Выходные сигналы
4 … 20 mA/HART - активный; 4 … 20 mA/HART -
пассивный
Напряжение на клеммах (пассивный
режим)
9 … 30 V DC
Защита при коротком замыкании Имеется
Развязка по напряжению Имеется
Разрешающая способность сигнала 0,3 µA
Сигнал неисправности - токовый вы-
ход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток 22 mA
Пусковой ток ≤ 3,6 mA
Нагрузка (4 … 20 mA/HART - актив-
ный)
< 500 Ω
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Выходные значения HART
Ʋ PV (Primary Value) Расстояние до уровня
Ʋ SV (Secondary Value) Высота уровня как процентное значение
Ʋ TV (Third Value) Линеаризованное процентное значение
Ʋ QV (Fourth Value) Измеренное значение в пересчете
Разрешающая способность измере-
ния (цифровая)
< 1 mm (0.039 in)
