7 Начальная установка с помощью PACTware
VEGAPULS 66 с эмалевым покрытием • 4 … 20 mA/HART - четырехпроводный
36528-R
U-121123
7 Начальная установка с помощью
PACTware
7.1 Подключение ПК
3
1
2

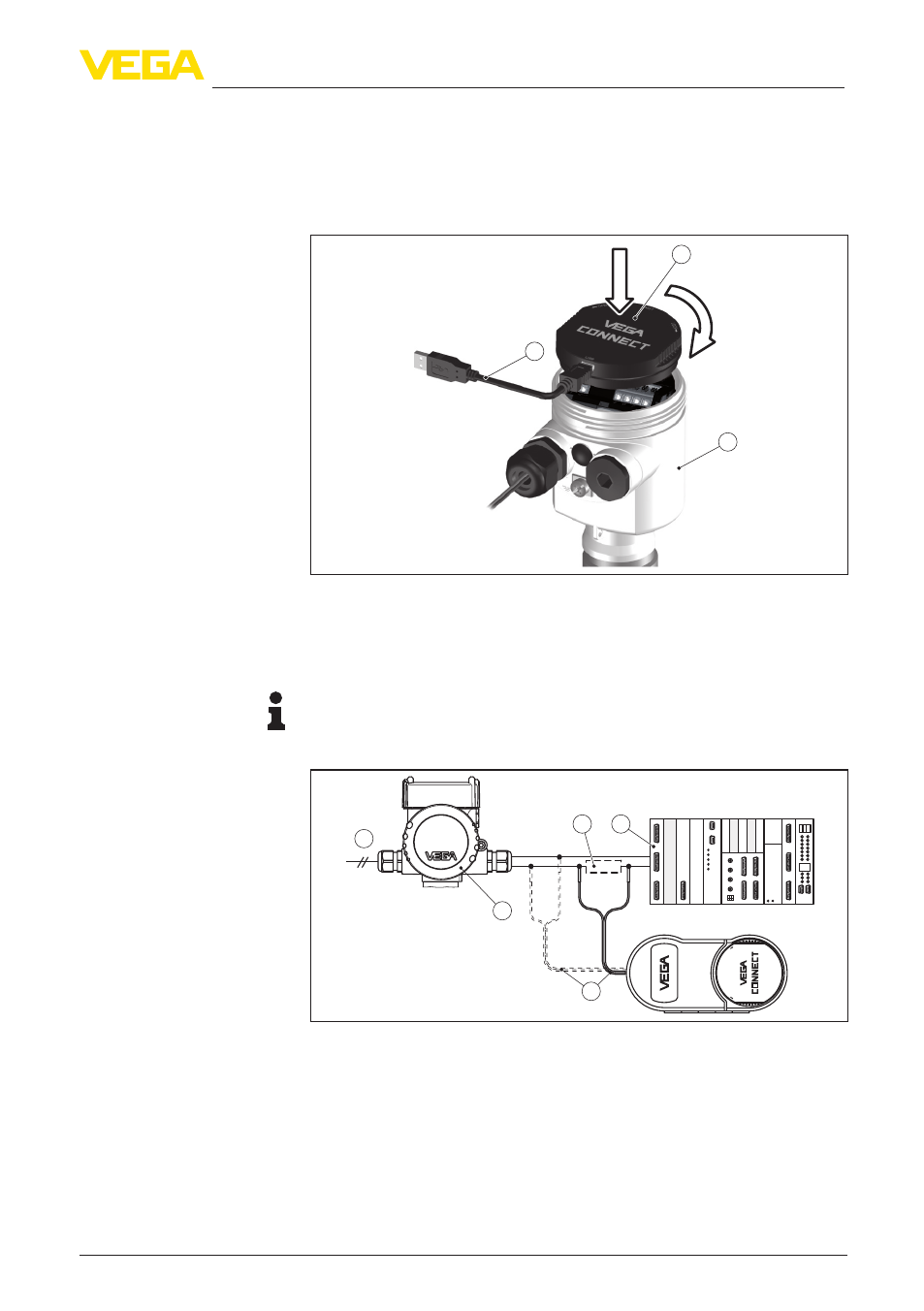

Рис. 24: Подключение ПК через интерфейсный адаптер прямо к датчику
1 Кабель USB к ПК
2 Интерфейсный адаптер VEGACONNECT 4
3 Датчик
Информация:
Интерфейсный адаптер VEGACONNECT 3 не может быть под-
ключен к этому датчику.
1
5
2
4
3
OP
EN
TWIS
T
USB
LOCK
Рис. 25: Подключение ПК к сигнальному кабелю через HART
1 VEGAPULS 66
2 Сопротивление HART 250 Ω (дополнительно, в зависимости от устрой-
ства формирования сигнала)
3 Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4 Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
•
VEGAPULS 66
•
ПК с PACTware и подходящим VEGA-DTM
Через интерфейсный
адаптер прямо к дат-
чику
Подключение через
HART
