5 Подключение к источнику питания
VEGAPULS 66 с эмалевым покрытием • 4 … 20 mA/HART - четырехпроводный
36528-R
U-121123
power supply
4...20mA
active passiv
e
commo
n
IS GN
D
5 1
/L
/N
2 + ( ) (-) 6 7 8

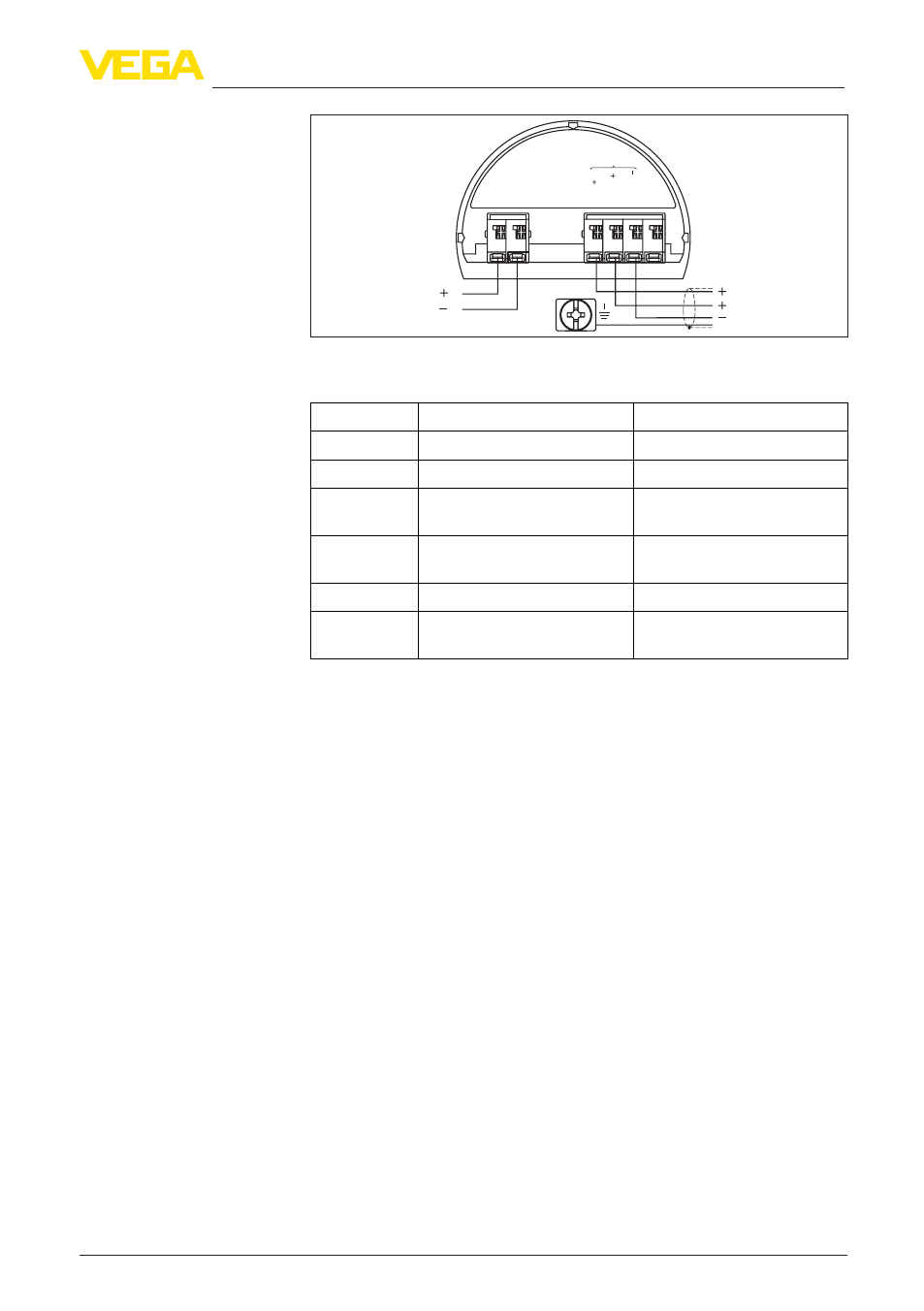

Рис. 19: Отсек подключения в двухкамерном корпусе в случае малого
напряжения
Клемма Функция Полярность
1 Питание +/L
2 Питание -/N
5 Выход 4 … 20 mA (актив-
ный)
+
6 Выход 4 … 20 mA (пассив-
ный)
+
7 Масса - выход -
8 Функциональная земля при
монтаже по CSA
5.4 Фаза включения
После подключения к источнику питания или после восстанов-
ления напряжения в течение прибл. 30 секунд выполняется
самопроверка устройства:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и программ-
ного обеспечения, обозначения места измерения (на дисплее
или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск измерен-
ного значения" на дисплее или ПК
•
Кратковременный скачок выходного сигнала до установлен-
ного токового значения отказа
Как только будет найдено действительное измеренное значе-
ние, на линии сигнала выдается соответствующий ток (значение
тока соответствует текущему уровню и уже выполненным уста-
новкам, например заводской установке).
Отсек подключения в
случае малого напря-
жения
