27

5 Подключение к источнику питания

VEGAPULS 66 с эмалевым покрытием • 4 … 20 mA/HART - четырехпроводный

36528-R

U-121123

5. Вставить кабель в датчик через кабельный ввод.

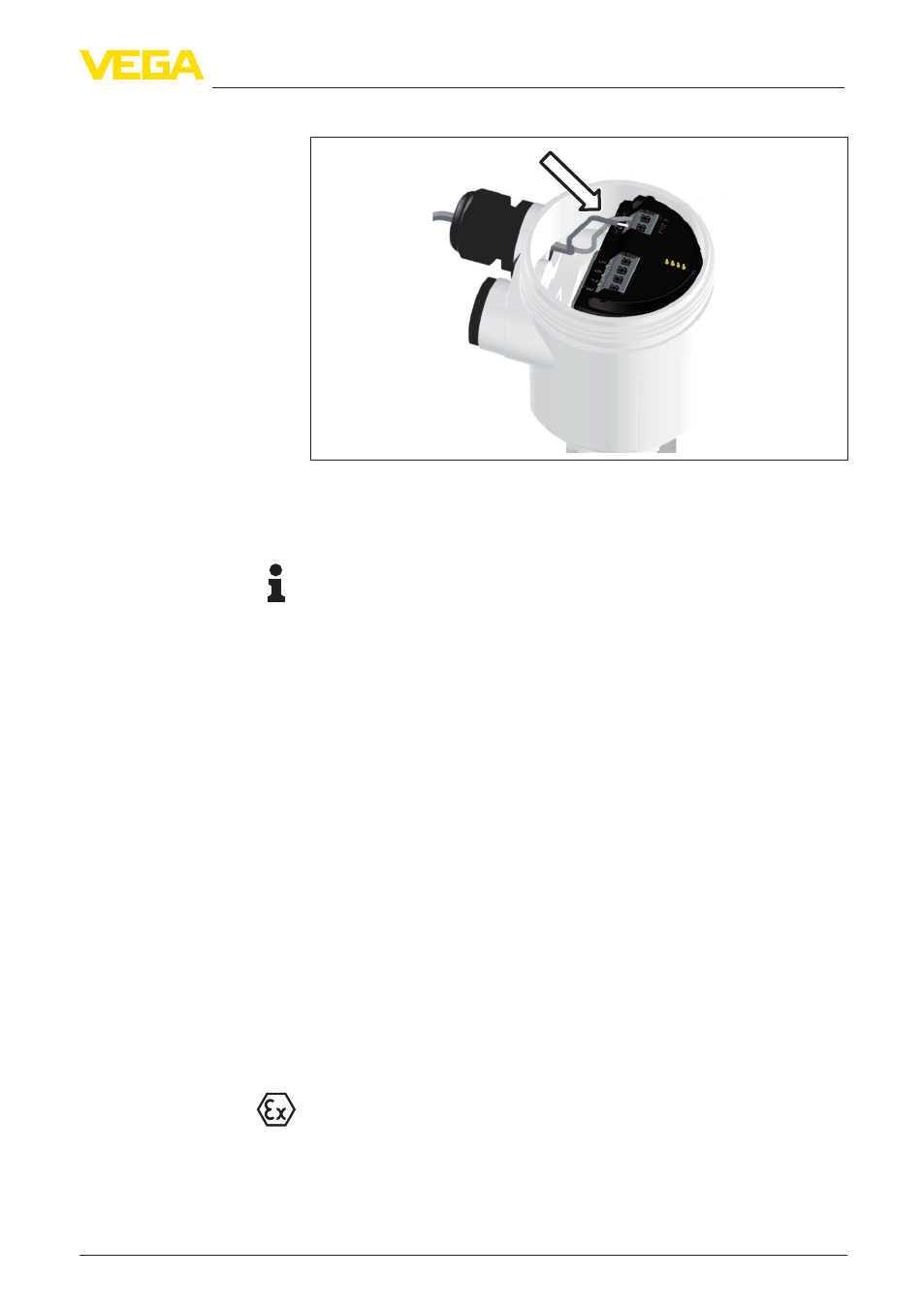

Рис. 16: Подключение: шаги 5 и 6

6. Концы проводов вставить в контакты в соответствии со

схемой подключения.

Информация:

Жесткие провода и гибкие провода с гильзами на концах встав-

ляются прямо в отверстия контактов. В случае гибких проводов

без конечных гильз, чтобы открыть отверстие контакта, нужно

слегка нажать на вершину контакта маленькой отверткой, после

удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /Электромеха-

нические данные".
7. Слегка потянув за провода, проверить надежность их закре-

пления в контактах.

8. Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления соединить с выравниванием

потенциалов.

9. Туго затянуть гайку кабельного ввода. Уплотнительное коль-

цо должно полностью облегать кабель.

10. Снова установить модуль индикации и настройки, если он

имеется.

11. Завинтить крышку корпуса.
Электрическое подключение выполнено.

5.3 Схема подключения (двухкамерный

корпус)

Рисунки ниже действительны для исполнения без взрывозащи-

ты, а также для исполнения Ex-d.
