Код состояния Описание по норме
Profibus
Возможные причины
0 x 89 good (non-cascade) -
active advisory alarm - low
limited
Lo-Alarm
0 x 8a good (non-cascade)
- active advisory alarm -
high limited
Hi-Alarm
0 x 8d good (non-cascade) -
active critical alarm - low
limited
Lo-Lo-Alarm
0 x 8e good (non-cascade) -
active critical alarm - high
limited
Hi-Hi-Alarm
11.3 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с www.vega.com/downloads и "Zeichnungen" .

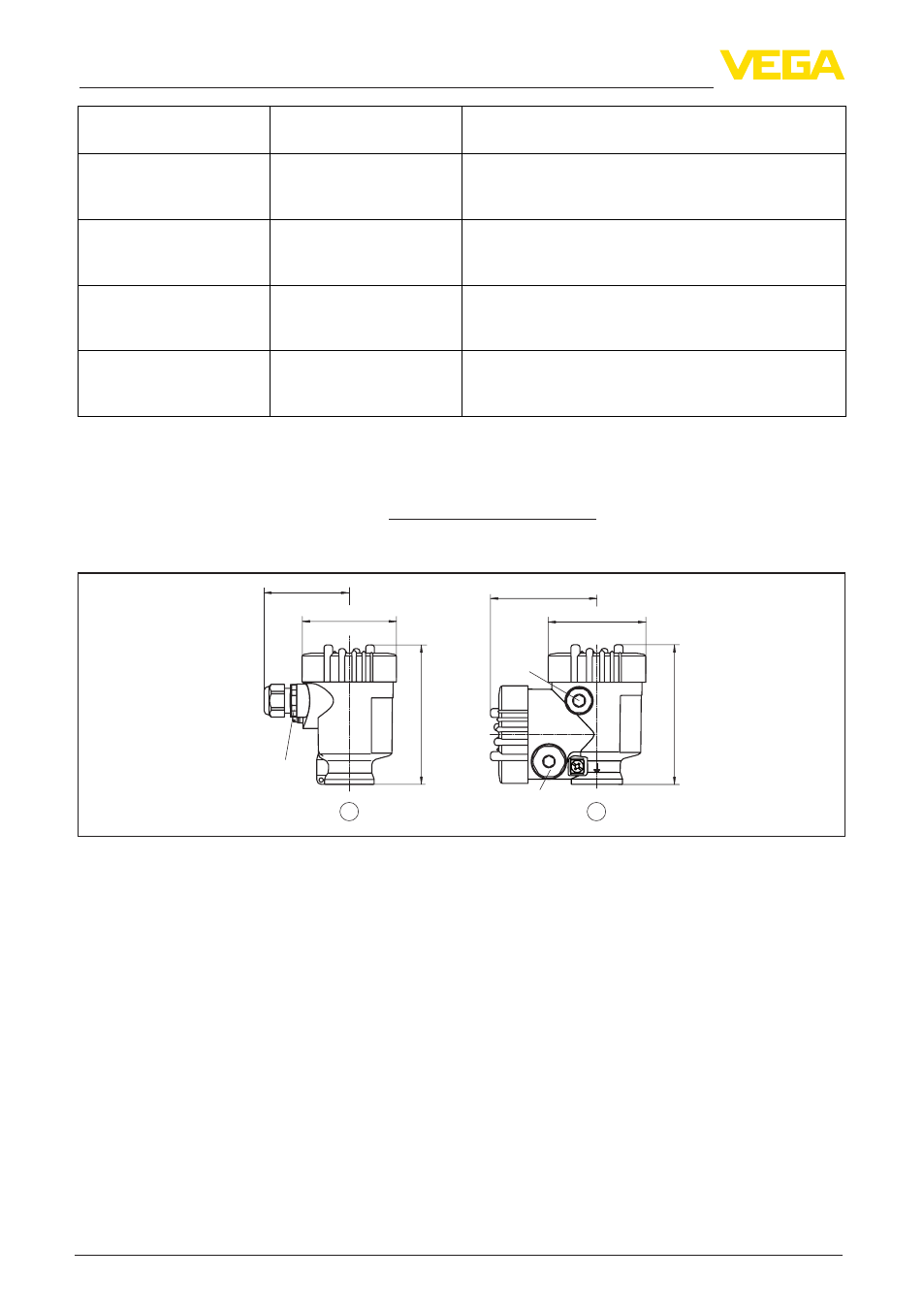

Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.11")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm
(3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1 2
ø 79 mm
(3.11")
Рис. 59: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
