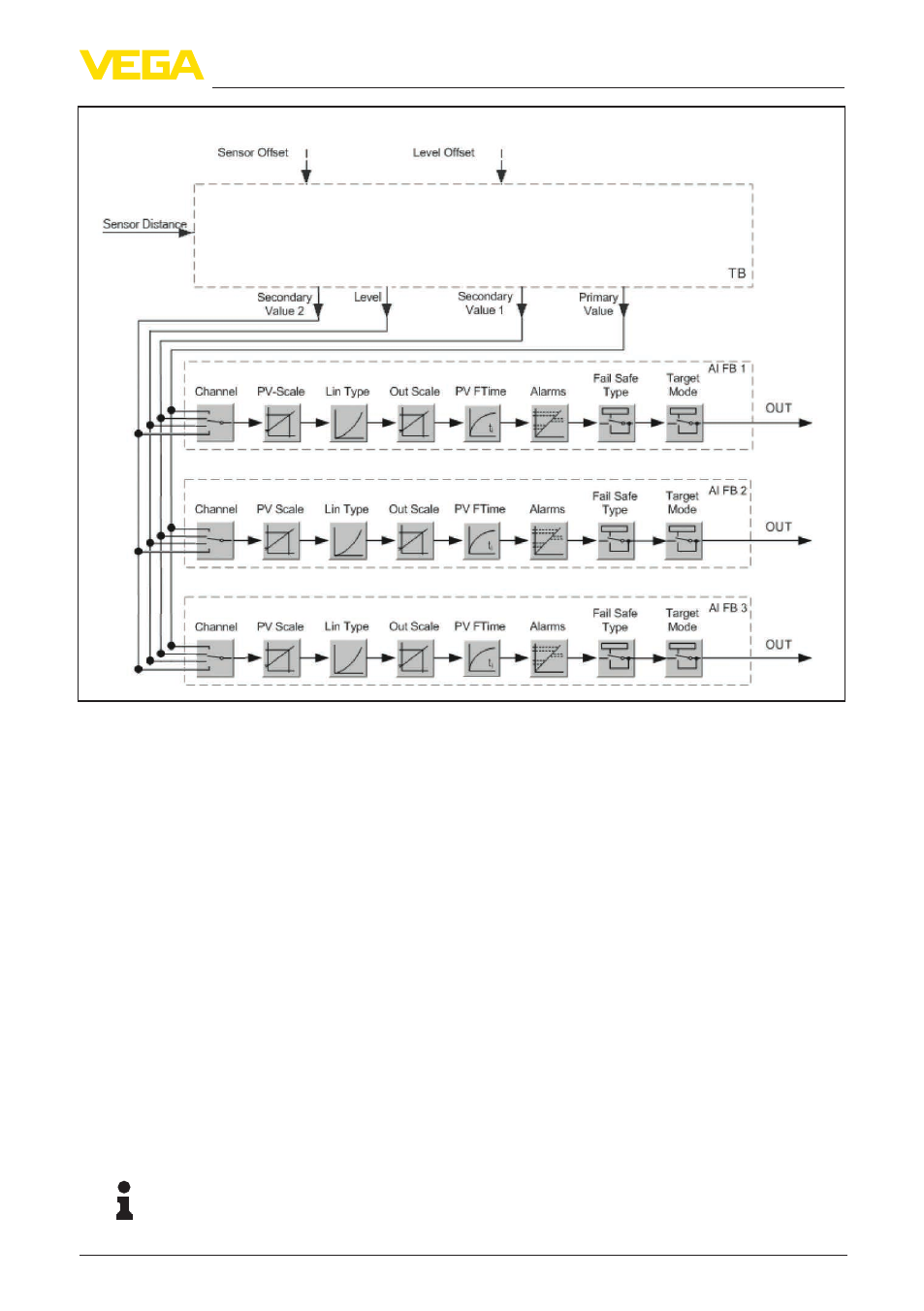

Рис. 56: VEGAPULS SR 68: Block diagram with AI FB 1 … AI FB 3 OUT values
TB Transducer Block
FB 1 … FB 3
Function Block
Модули датчиков PA
Для циклической передачи данных VEGAPULS SR 68 имеет следующие модули:
•
AI FB1 (OUT)
– Выходное значение AI FB1 после пересчета
•
AI FB2 (OUT)
– Выходное значение AI FB2 после пересчета
•
AI FB3 (OUT)
– Выходное значение AI FB3 после пересчета
•
Free Place
– Данный модуль применяется, если какое-либо значение не должно использоваться
в блоке данных, передаваемом при циклическом обмене (например, замещение
температуры и дополнительного циклического значения)
Активными могут быть максимум три модуля. С помощью ПО для конфигурирования
мастера Profibus посредством этих модулей можно определить структуру передаваемых
циклически блоков данных. Порядок такого определения зависит от используемого ПО для
конфигурирования.
Примечание:
Модули имеют две версии:
