5 Подключение к источнику питания
VEGAPULS SR 68 • Profibus PA
38296-R
U-130801
5.5 Схема подключения (двухкамерный
корпус Ex d)
5 6 7 8
1
2
+
( )
(-)
3
1
2
4...20mA

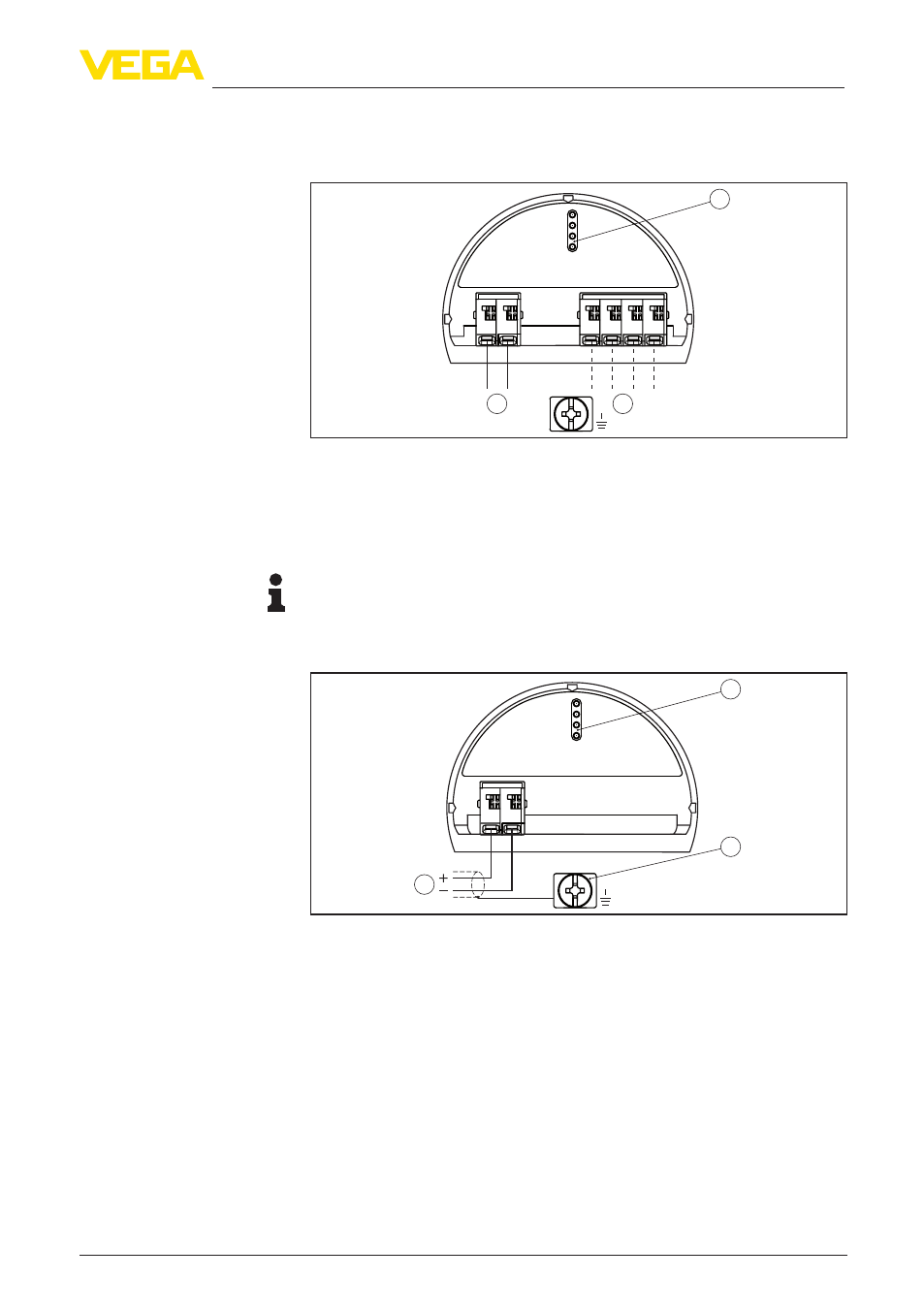

Рис. 33: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
Примечание:
При применении устройства в исполнении с комбинированной
взрывозащитой (Ex d ia) работа в многоточечном режиме HART
невозможна.
+
Bus
2
3
1
2
( )
(-)
1
Рис. 34: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
